一、電路保護需求
1）供電輸入：DC24V 10A輸出：DC24V;
2）1路電源輸入，8路電源輸出,正常狀態下電流工作在3.5~24ma;
3）輸出電源要求，可持續短路保護，不對輸入電源，及其他輸出電源電路造成影響；
4）輸出端正常情況可以接入負載，也可以懸空、什么都不接。
5）輸出端短路后，自動保護，不得影響其他電路。當輸出端，恢復正常后自動恢復供電。
6）輸出誤接入輸入AC電源（無極型），不的損壞電路，恢復正常后自動恢復供電。（原來未考慮,這次增加上）
7）輸出誤接入400電源（ac、dc），不允許損壞本路電源電路，及其他輸出電源電路造成影響。（可考慮）8）輸出電路防雷擊、允許損壞本路電源電路。（可考慮更高要求）

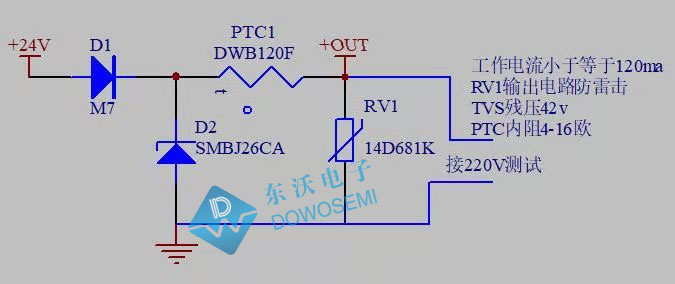

二、保護電路圖
瞬態抑制TVS二極管+自恢復保險絲+壓敏電阻

三、保護器件詳解
1）TVS二極管SMBJ26CA
脈沖功率：600W
封裝形式：SMB/DO-214AA
截止電壓：26.0V
鉗位電壓：42.1V
擊穿電壓：28.90V-31.90V
漏電流：1μA
峰值脈沖電流：14.25A

2）自恢復保險絲DWB120F
維持電流：0.12A
最大電壓：250V
最大電流：3A
穩壓功耗：1.0W
電阻：4.00Ω-12.00Ω

3）壓敏電阻14D681K
壓敏電壓：680V（612V-748V）
交流電壓：420V
直流電壓：560V
鉗位電壓：1120V
脈沖電流：50A
