一、應用背景

1）全球氣候變暖，雷雨天氣增多；

2）網絡設備雷擊損壞后，危害大；

3）網絡設備雷擊損害后，維修成本高；

4）高浪涌防護設備成為行業趨勢；

二、方案詳解

? 選用GDT在變壓器前端做共模（八線）浪涌防護；

? 網絡變壓器后級用體積小，結電容低的TVS吸收差模能量，該TVS反應時間快，兼顧防護靜電功能；

? 符合802.11電氣標準；

? 滿足IEC61000-4-5、GBT17626.5等浪涌測試標準；

? 滿足IEC61000-4-2、GBT17626.2等靜電測試標準；

三、方案應用

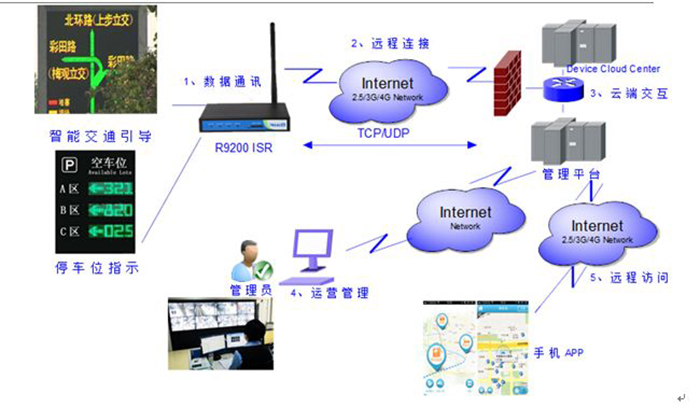

工業/家用電腦/筆記本、交換機/路由器、槍擊設備、網絡打印機、機頂盒、智能交通系統、其他含以太網端口設備；

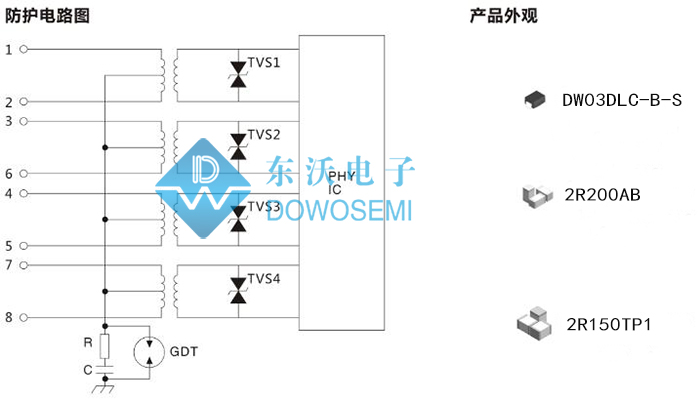

四、防護電路圖

五、保護器件詳解

1）陶瓷氣體放電管：2R200AB

直流標稱電壓（V）：200V

沖擊擊穿電壓（1KV/μs）：< 750 V

耐脈沖沖擊電流（8/20μs）：1 KA

極間電容C_p：< 0.6 pF

絕緣電阻：> 1 GΩ

2）陶瓷氣體放電管：2R150TP1

直流標稱電壓（V）：150 V

沖擊擊穿電壓（1KV/μs）：≤ 500 V

耐脈沖沖擊電流（8/20μs）：2 KA

極間電容C_p：≤  1 pF

絕緣電阻：≥ 1 GΩ

3）ESD靜電二極管：DW03DLC-B-S

P_PP：350W

V_RWM：3.3V

V_B：4.0V-7.0V

I_D：1μA

防靜電能力(接觸/空氣)：8KV/15KV

結電容（f=1MHz）：1pF

封裝：SOD-323

更多電路安全防護解決方案，專業的被動器件供應廠商，東沃電子，免費為您答疑解惑，免費提供產品選型服務！咨詢熱線：136 7581 6901（微信同號）朱工
