車載以太網是一種專門針對汽車內部通信需求而設計的以太網技術。不同于傳統的4對非屏蔽雙絞線，它使用的是單一非屏蔽雙絞線（UTP）連接物理層接口（PHY）來實現100Mbit/s，甚至1Gbit/s的傳輸速率，具備高帶寬、高可靠性、低功耗、低電磁輻射、低延遲、低成本等優勢，當然這些都是汽車OEM的關鍵要求，但其結構卻給以太網接口EMI防護帶來了巨大的挑戰。由于復雜的車載電磁環境，IEEE協會對汽車以太網提出了嚴苛的電磁兼容性要求。基于此，東沃電子DOWOSEMI提出了完全符合IEEE 1000BASE-T1 EMC兼容性測試防護方案。

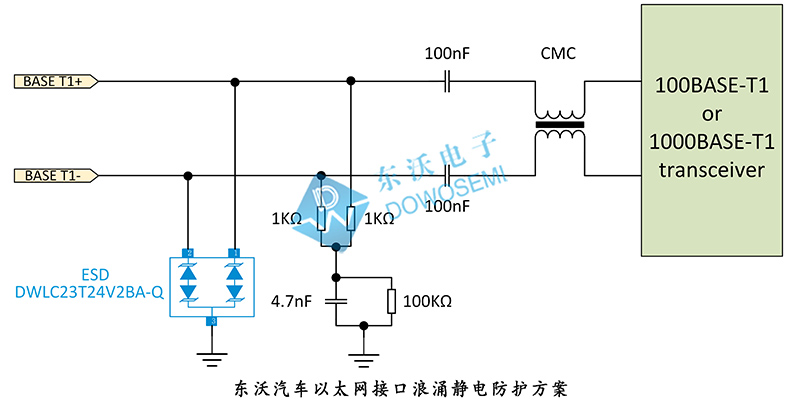

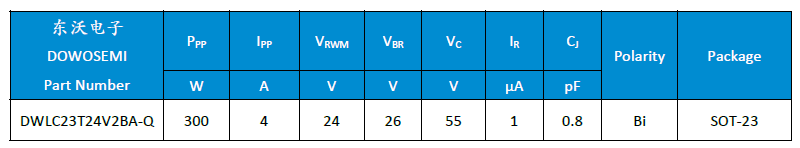

從東沃汽車以太網接口浪涌靜電防護方案圖可知，東沃電子技術推薦選用1顆汽車級ESD二極管DWLC23T24V2BA-Q為其網口保駕護航。東沃DWLC23T24V2BA-Q具有低漏電、低鉗位的特點，工作電壓24V，采用SOT-23封裝，符合AEC-Q101標準。根據IEC 61000-4-2，它可用于提供高達±25kV（空氣放電）/±25kV（接觸放電）的ESD保護；根據IEC 61000-4-5，它可承受4A（8/20us）的峰值脈沖電流，對以太網接口芯片提供可靠的靜電浪涌保護。DWLC23T24V2BA-Q結電容低至0.8pF，確保數據傳輸?shù)牧鲿承圆⒈ＷC信號的完整性。

汽車以太網的普及極大地豐富了人們的駕駛體驗，同時也關系著出行安全，提供一個可靠穩定的電磁兼容環境，為大家的每次出行提供安全保障。關于汽車以太網接口浪涌靜電防護方案就介紹到這兒了！如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的汽車級ESD二極管DWLC23T24V2BA-Q，廠家東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：13675816901（微信同號）朱工
