Telematics BOX簡稱T-BOX，集成GPS、外部通信接口、電子處理單元、微控制器、移動通信單元和存儲器等功能模塊，是車聯網系統中重要組成部分，提供行車數據采集、行駛軌跡記錄、車輛故障監控、車輛遠程查詢和控制（開閉鎖、空調控制、車窗控制、發送機扭矩限制、發動機啟停）、駕駛行為分析、4G無線熱點分享等服務。通過連接CAN總線和外部云平臺，還可實現車輛與車輛（V2V）、車輛與基礎設施（V2I）、車輛與互聯網（V2N）之間的通信和數據交換。

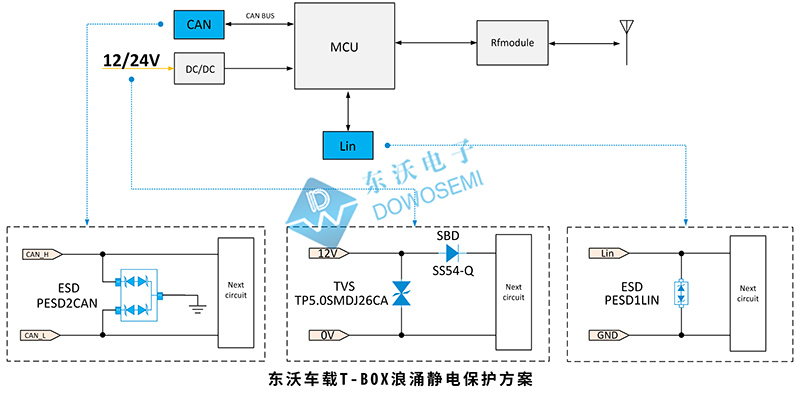

車載T-BOX的安全性能一直都是汽車電子工程師關注的難題之一，除了ESD靜電防護之外，還有道路車輛的電氣瞬變干擾保護，也就是行業內常提到的汽車電子測試標準ISO 7637-2 和ISO 16750-2。因此在車載T-BOX電源端口浪涌過壓防護中，需要選用符合AEC-Q 101車規要求及汽車拋負載標準的TVS瞬態抑制二極管。關于車載T-BOX浪涌過壓靜電保護設計方案，如下圖所示：

車載T-BOX電源端口浪涌過壓防護

車載設備電源部分一直是汽車電子EMC測試中考察重點，也是問題最多的部分，涉及整車測試的所有測試項目。因此，前期設計時，電源部分的電路設計和PCB layout要做合理規劃。針對電源部分防護設計，需要重點關注P5a波形拋負載防護，在設備輸入端推薦使用大功率TVS二極管進行保護。

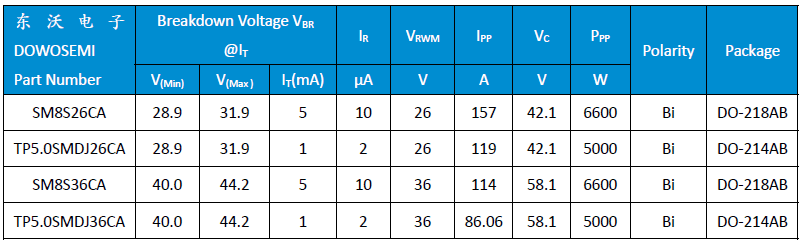

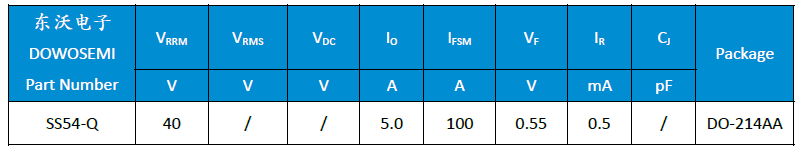

從方案圖中可知，用于滿足12V系統電源端口拋負載保護，東沃電子推薦選用汽車級TVS管SM8S26CA或TP5.0SMDJ26CA，雙向貼片、工作電壓26V、鉗位電壓42.1V，符合AEC-Q 101車規認證，可通過ISO 16750-2 P5a：Us=101V、Td=400ms、Ri=1Ω拋負載測試。用于滿足24V系統電源端口拋負載保護，推薦選型東沃SM8S36CA或TP5.0SMDJ36CA，雙向貼片、工作電壓36V、鉗位電壓58.1V，符合AEC-Q 101車規認證。電路中的SBD為肖特基二極管，起到防反接作用，東沃電子推薦選用SS54-Q，最大可重復峰值反向電壓40V，最大正向平均整流電流5A，最大正向電壓0.55V（正向?qū)妷旱停?，SMB封裝，通過AEC-Q 101車規認證。

車載T-BOX CAN總線ESD靜電保護

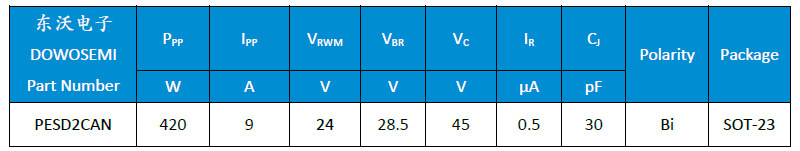

車載T-BOX CAN總線ESD靜電保護，推薦選用東沃PESD2CAN，工作電壓24V，峰值脈沖功率420W，低結電容、低鉗位特點，SOT-23封裝，符合AEC-Q 101車規認證，滿足：IEC 61000-4-2 Level 4，接觸放電±30KV，空氣放電±30KV，是一顆成熟穩定、高可靠性ESD靜電保護器件，具體參數詳情詳見產品規格書：ESD-PESD2CAN Datasheet。

車載T-BOX LIN總線ESD靜電保護

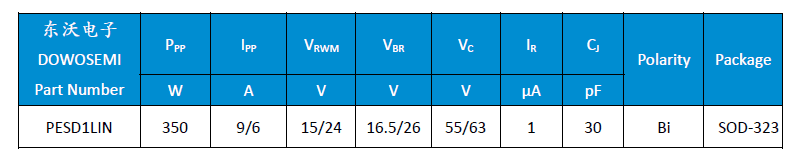

車載T-BOX LIN通訊總線接口ESD靜電保護，推薦選用東沃ESD二極管PESD1LIN，工作電壓15V/24V，峰值脈沖功率350W，低結電容、低鉗位特點，SOD-323封裝，符合AEC-Q 101車規認證，滿足：IEC 61000-4-2 Level 4，接觸放電±30KV，空氣放電±30KV，具體參數詳情詳見產品規格書：ESD-PESD1LIN Datasheet。

以上東沃車載T-BOX浪涌靜電保護方案介紹，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選型用到的TVS二極管SM8S26CA、TP5.0SMDJ26CA、SM8S36CA、TP5.0SMDJ36CA、肖特基二極管SS54-Q和ESD二極管PESD2CAN、PESD1LIN，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：13675816901（微信同號）朱工。
