JTAG接口是一類下載程序的接口，而且也是一類經常帶電拔插的接口。眾所周知，帶電拔插會不可避免地產生一些浪涌或ESD靜電放電，為此，如果不采取一些防護措施，極易因為浪涌ESD靜電放電而擊穿JTAG相關引腳，甚至損害CPU內部核心器件，從而造成內部電路的永久性損壞。針對JTAG接口浪涌靜電問題，東沃電子技術設計了保護方案圖并推薦了對應型號的保護器件。

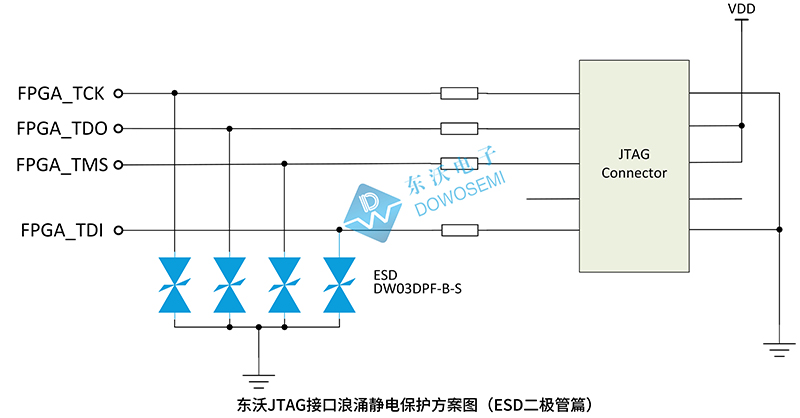

東沃JTAG接口浪涌靜電保護方案圖（ESD二極管篇）

從方案圖中可知，東沃電子技術推薦選用4顆ESD二極管DW03DPF-B-S為其接口保駕護航。東沃DW03DPF-B-S5工作電壓3.3V、鉗位電壓9.4V、低漏電流0.5uA、結電容低至60pF。根據IEC 61000-4-2，可用于提供高達±30kV（空氣放電）/±30kV（接觸放電）的ESD保護；根據IEC 61000-4-5，可承受30A（8/20us）的峰值脈沖電流，330W（8/20us）的峰值脈沖功率，對接口芯片提供可靠的靜電和浪涌保護。東沃DW03DPF-B-S，雙向，采用DFN1006-2L小封裝，方便PCB布線。

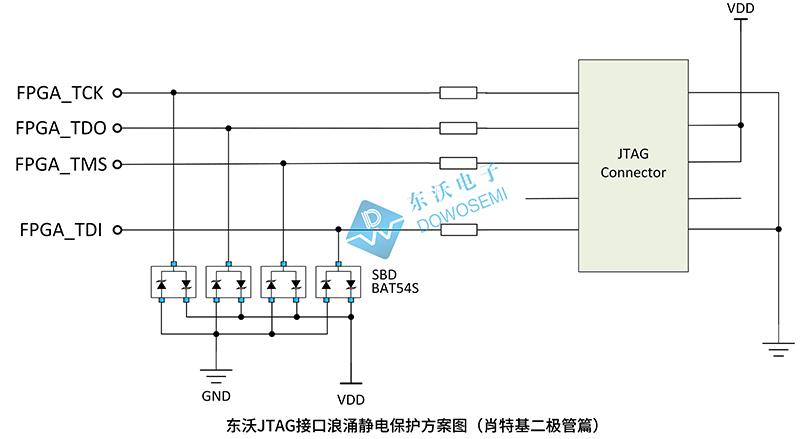

東沃JTAG接口浪涌靜電保護方案圖（肖特基二極管篇）

從方案圖中可知，東沃電子技術采用鉗位二極管對信號接口進行保護。二極管選用了東沃電子推出的肖特基二極管BAT54S，該器件反向截至電壓為30V，正向電流0.2A，漏電低至2uA。在芯片3.3V工作電壓下，可將信號電平鉗位在±4.1V左右，從而更好地保護接口芯片免受靜電或浪涌的影響。

JTAG接口浪涌靜電保護器件參數

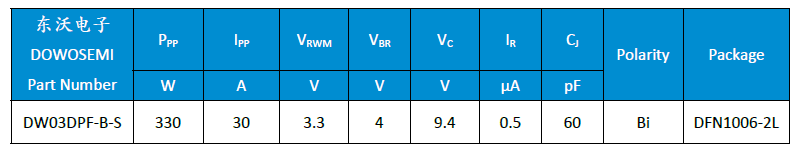

1）ESD二極管DW03DPF-B-S參數

查看東沃電子“ESD-DW03DPF-B-S Datasheet”產品規格書可知，其參數詳情如下：

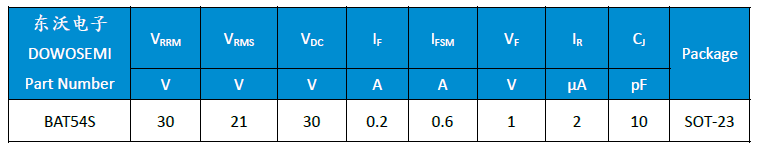

2）肖特基二極管BAT54S參數

查看東沃電子“SBD-BAT54~BAT54S (SOT-23) Datasheet”產品規格書可知，其參數詳情如下：

以上是東沃JTAG接口浪涌靜電經典保護方案設計圖，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的ESD二極管DW03DPF-B-S和肖特基二極管BAT54S，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
