3.7V鋰電池是一種標稱電壓為3.7V，滿電電壓為4.2V的鋰電池，其容量從幾百到幾千毫安時不等，一般應用于各種儀器儀表、檢測儀器、醫療儀器、POS機、筆記本電腦等產品上。浪涌靜電，可謂是無處不在。針對3.7V鋰電池浪涌靜電保護，該選用什么型號的電路保護器件為其保駕護航呢？

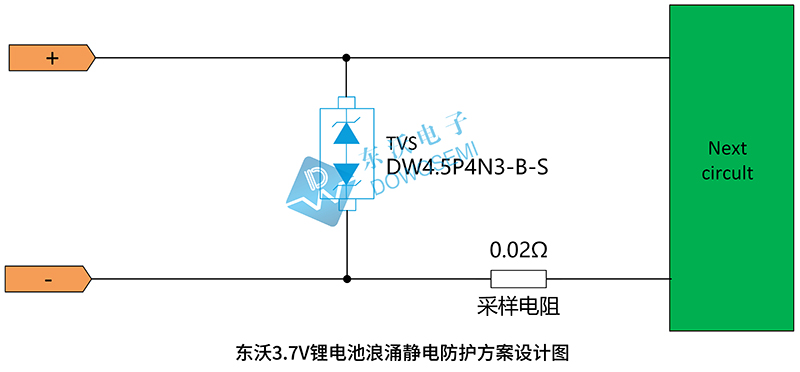

3.7V鋰電池浪涌靜電防護方案設計圖

3.7V鋰電池浪涌靜電防護方案詳解

從東沃3.7V鋰電池浪涌靜電防護方案設計圖可知，東沃電子技術推薦選用4.5V的ESD靜電保護二極管或6V的TVS二極管來保證電源IC的安全。電路板布局對抑制靜電放電、電涌瞬變、電快速瞬變（EFT）至關重要，3.7V鋰電池浪涌靜電防護需要遵循以下原則：

3.7V鋰電池浪涌靜電防護TVS/ESD二極管型號

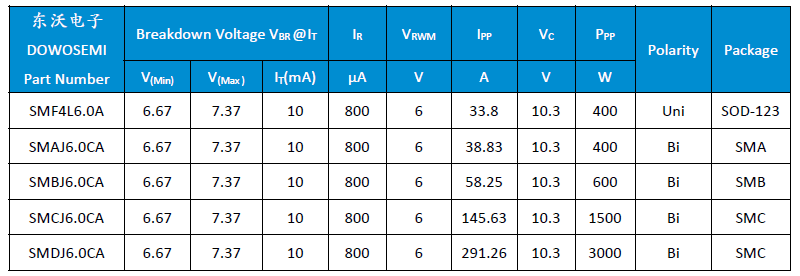

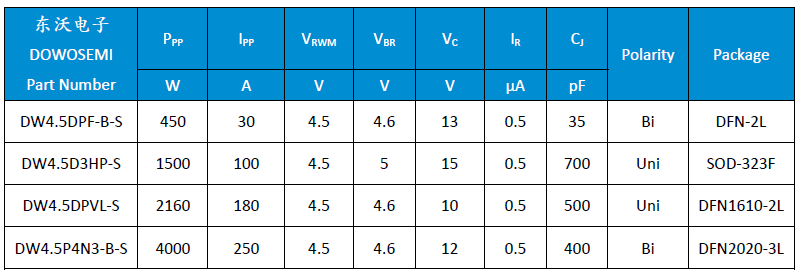

方案中選用的TVS/ESD二極管型號如下圖所示：

每個型號區別主要看封裝形式和抗浪涌電流大小。

以上是東沃3.7V鋰電池浪涌靜電防護方案設計圖，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！東沃電子有專業工程師設計方案并協助選型，有免費的EMC實驗室供您測試。方案中選用到的ESD二極管DW4.5DPF-B-S、DW4.5D3HP-S、DW4.5DPVL-S、DW4.5P4N3-B-S和TVS二極管SMF4L6.0A、SMAJ6.0CA、SMBJ6.0CA、SMCJ6.0CA、SMDJ6.0CA，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
