移動行業處理器接口Mobile Industry Processor Interface，縮寫MIPI，是MIPI聯盟發起的為移動應用處理器制定的開放標準，旨在簡化各種移動設備的硬件和軟件之間的通信。MIPI并不是一個單一的接口或協議，而是包含了一套協議和標準，以滿足各種子系統獨特的要求。MIPI的標準非常復雜，包含很多的應用領域目的是把產品內部的接口如攝像頭、顯示屏接口、射頻/基帶接口等標準化，從而減少產品設計的復雜程度和增加設計靈活性。MIPI接口能夠提供高速信號傳輸、低功耗、高可靠性，為各類移動設備的顯示提供了高質量的圖片和視頻傳輸支持。

如今各類平板，手機等電子產品外觀設計越來越輕薄時尚，但都絲毫不影響半點性能體驗，反而功能愈加強大豐富。這些電子產品的快速換新迭代，都得益于其產品內部元器件越做越小，高度集中化但同時也帶來內部元器件遭受靜電浪涌的風險更高，更易損壞報廢。這時在電路設計中，增加靜電浪涌防護器件顯得至關重要，提前做好電路防護措施，避免造成重要元器件的損壞，影響產品質量。東沃電子針對MIPI接口ESD靜電問題推出其防護方案。

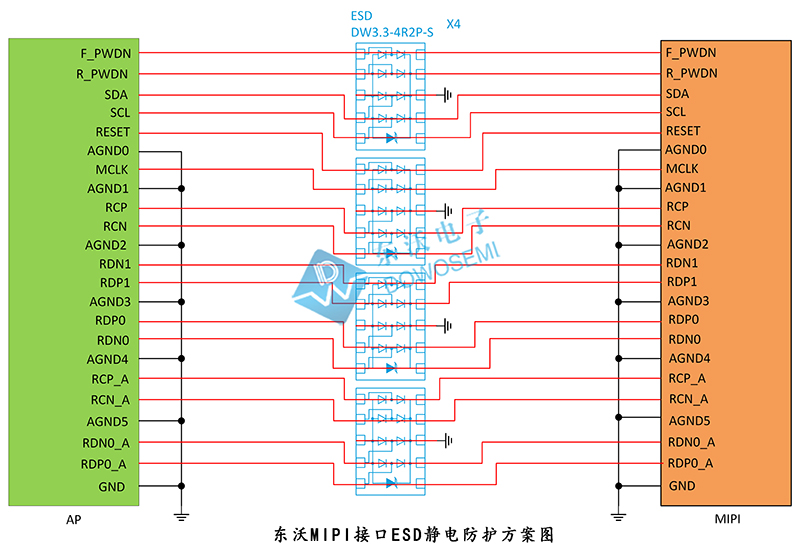

東沃MIPI接口ESD靜電防護方案設計圖

東沃MIPI接口ESD靜電防護方案說明

從東沃MIPI接口ESD靜電防護方案設計圖中可知，東沃電子技術推薦選用4顆TVS管陣列DW3.3-4R2P-S為其端口保駕護航。東沃DW3.3-4R2P-S具有低漏電、低鉗位的特點，工作電壓3.3V。根據IEC 61000-4-2，它可用于提供高達±20kV（空氣放電）/±20kV（接觸放電）的ESD保護；根據IEC 61000-4-5，它可承受5.5A（8/20us）的峰值脈沖電流，對接口芯片提供可靠的靜電和浪涌保護。MIPI接口接線較多，DW3.3-4R2P-S采用DFN2.5x1-10L封裝，超小集成器件保護，方便PCB布線；結電容低于0.4pF，保證信號的完整性。若需單路防護，推薦采用東沃TVS管陣列DW3.3DF-B-E。

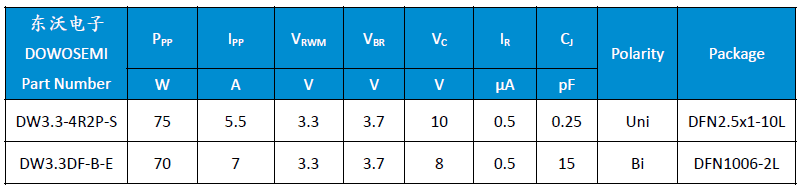

MIPI接口ESD靜電防護器件參數

查看東沃電子“ESD-DW3.3-4R2P-S Datasheet”、“ESD-DW3.3DF-B-E Datasheet”產品規格書可知，其具體參數詳情如下：

以上是東沃MIPI接口ESD靜電防護方案設計圖，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS管陣列DW3.3-4R2P-S、DW3.3DF-B-E，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
