一、應用背景

1）汽車點火開關、繼電器觸點、交流發電機、燃油噴射器等產生電磁干擾，直接影響車內電子模塊；

2）汽車電子必須通過IOS7637-2電源線應用相關標準；

二、方案詳解

? 方案選用專門用于汽車電子上的TVS瞬態抑制二極管做保護，保護電子模塊免受應力過電壓；

? 方案為汽車電子DC12V/24V電源總線過電壓保護解決方案；

? 此方案可以過IOS-7637-2標準的五類測試條件；

三、方案應用

車載導航、倒車系統、顯示儀盤儀表；

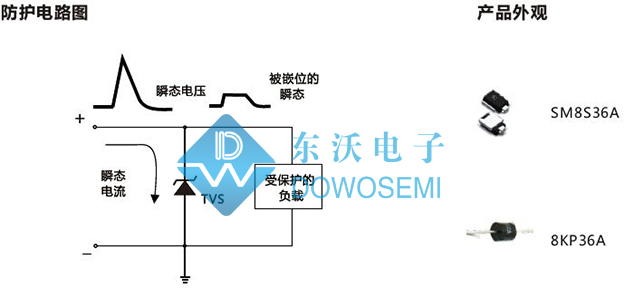

四、防護電路圖

五、保護器件詳解

? TVS二極管SM8S36A

VBR：40.0 V-44.2 V

IR：150 uA

VRWM：36 V

IPP：114.00 A

VC：58.1 V

封裝：DO-218AB

? TVS二極管8KP36A

VBR：40.0 V-44.2 V

IT：1 mA

VRWM：36 V

Ipp：137.7 A

Vc ：58.1 V

封裝：R6/P600
