按鍵KEY接口靜電浪涌保護,ESD二極管型號怎么選?
發表日期:2023-08-02來源:www.heangs.com瀏覽:582
靜電在我們?nèi)粘I钪?,可謂是無處不在,我們身上和周圍環境就帶有很高的靜電電壓。都知道,ESD靜電放電會對電子設備帶來威脅甚至損壞。為此,電子設備中按鍵部位、接口部位以及觸摸屏等防靜電保護措施是非常有必要的。針對按鍵KEY接口靜電放電問題,電子工程師通常會選用ESD靜電保護二極管為其保駕護航。那么,用于保護按鍵KEY接口免受靜電浪涌威脅的ESD二極管,該如何選型呢?國產品牌東沃電子是一家專業高品質電路保護器件廠家及保護方案服務商,不僅擁有可靠穩定的電路保護器件和全面專業的EOS/ESD解決方案,而且還設有EMC測試實驗室,免費提供浪涌靜電測試及方案整改服務。接下來,東沃電子要分享的話題是:按鍵KEY接口ESD靜電浪涌保護方案設計圖及ESD二極管選型原則。
按鍵KEY接口ESD靜電浪涌保護方案設計圖
按鍵KEY接口ESD靜電浪涌保護方案說明

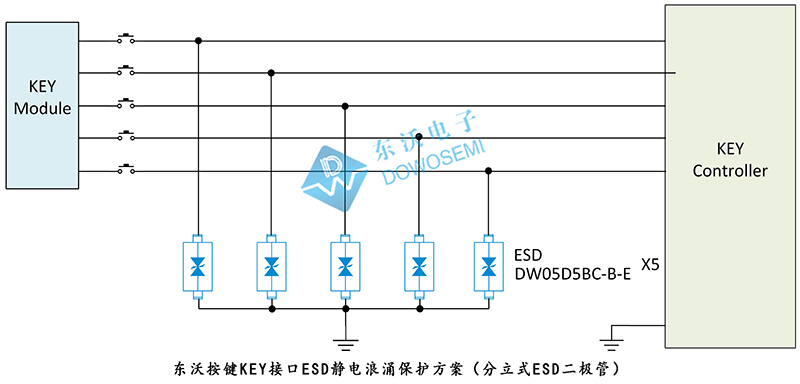

從東沃按鍵KEY接口ESD靜電浪涌保護方案設計圖中可以看出,按鍵控制信號保護,東沃電子技術推薦選用5顆分立式ESD二極管DW05D5BC-B-E或1顆集成式ESD二極管DW05MS-S對按鍵KEY接口進行靜電浪涌防護。分立式ESD二極管DW05D5BC-B-E,工作電壓5V、峰值脈沖電流5A、鉗位電壓12V、漏電流0.2μA、結電容11pF、SOD-523封裝;符合IEC 61000-4-2(靜電)±30kV(空氣)和 ±30kV(接觸)標準。集成式ESD二極管DW05MS-S,工作電壓5V、峰值脈沖電流24A、鉗位電壓13.5V、漏電流1μA、結電容150pF;SOT-23-6L封裝,集成了4個端口保護,有效減小PCB安裝空間;符合IEC 61000-4-2(靜電)±15kV(空氣)和 ±8kV(接觸)標準。
按鍵KEY接口ESD靜電保護二極管參數
1)東沃ESD二極管DW05D5BC-B-E參數

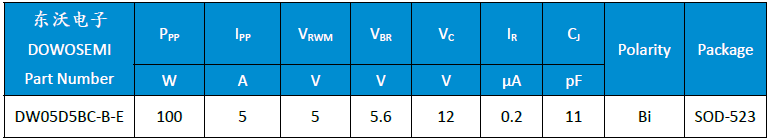

查看東沃電子“ESD-DW05D5BC-B-E Datasheet”規格書可知:
2)東沃ESD二極管DW05MS-S參數

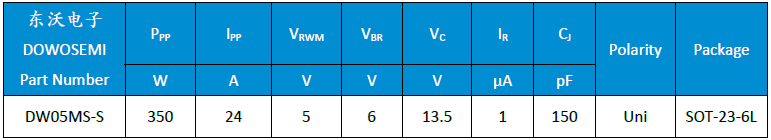

查看東沃電子“ESD-DW05MS-S Datasheet”規格書可知:
以上是按鍵KEY接口ESD靜電浪涌保護經典方案,如有特殊需求,歡迎前來探討。浪涌靜電防護方案,找東沃電子,電路保護不迷路!方案中選用到的ESD二極管DW05D5BC-B-E和DW05MS-S,東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工。
