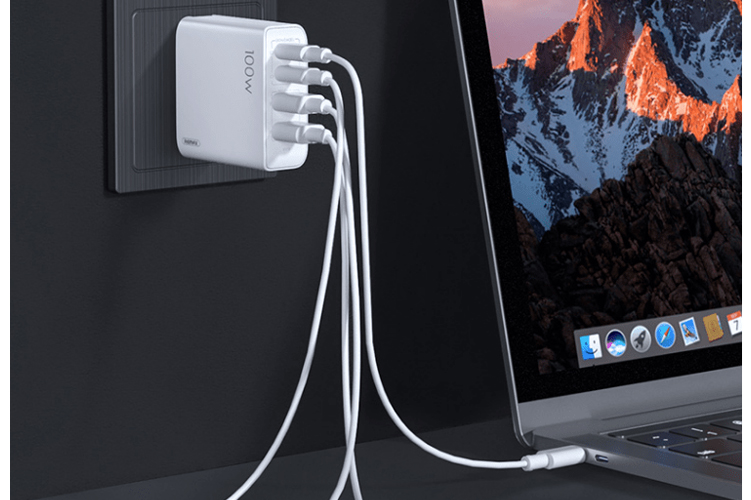

USB Power Delivery ，簡稱USB PD，是由USB-IF組織制定的一種快速充電規范，目前主流的快充協議之一。該規范可實現更高的電壓和電流，輸送的功率最高可達100瓦，并可以自由的改變電力的輸送方向。在日常使用USB PD快充充電器時，需要頻繁地熱插拔。如果其內部防護措施不到位的話，不僅會導致浪涌電流通過電源線進入內部電路損壞主控芯片，而且還容易引發輸出瞬間大電流，影響充電穩定和安全，甚至導致受充設備損壞。不僅如此，USB PD快充充電器和快充移動電源產品在使用中，很容易與人體或其他帶靜電物體產生接觸，而多數產品外殼的殼料與USB端口、呼吸燈、按鍵的連接處并不是無縫設計，外部靜電很容易通過接縫進入主板中，導致產品損壞。

為此，想要生產出一款穩定安全的USB PD快充產品，其EOS防護/ESD靜電保護措施必不可少。從物料成本、研發周期、生產流程等方面考慮，越來越多的廠商選擇在USB PD快充接口內置浪涌和靜電保護器件。那么，USB PD快充接口浪涌靜電保護選用什么型號的TVS二極管呢？國產品牌東沃電子（DOWOSEMI），一家專業高品質電路保護器件廠家及保護方案服務商，不僅擁有高可靠性的過壓過流保護器件和全面專業的ESD/EOS解決方案，而且還設有EMC測試實驗室，可免費提供浪涌及靜電防護測試及整改服務。

東沃USB PD快充接口浪涌靜電保護方案圖

東沃USB PD快充接口浪涌靜電保護方案說明

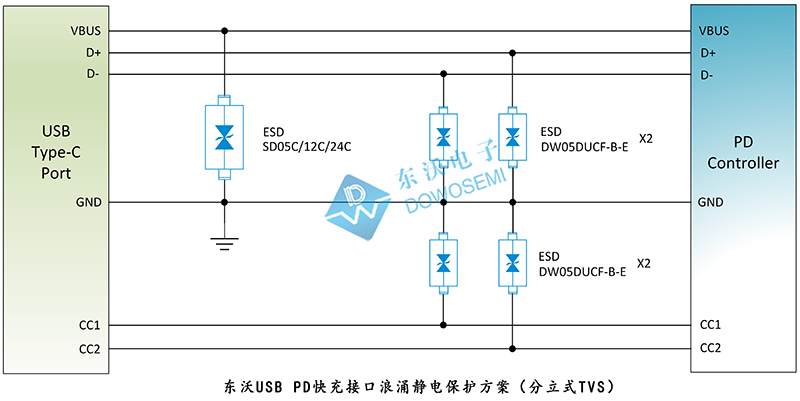

從東沃USB PD快充接口浪涌靜電保護方案圖一，電源供電口東沃電子選用TVS二極管SD05、SD12C、SD24C做防護，具體根據充電電壓大小來選擇。SD05C、SD12C、SD24C工作電壓為5V、12V、24V，具有低鉗位、低漏電流的特點，適合大浪涌保護；SOD-323封裝，減小USB PD接口安裝空間；符合IEC 61000-4-2（靜電）±30kV（空氣）和±30kV（接觸）標準。在D+/D-數據接口和快充協議檢測CC1/2接口靜電防護中，東沃電子推薦選用TVS二極管DW05DUCF-B-E，工作電壓5V、峰值脈沖電流3A、DFN1006-2L封裝；結電容低至0.5pF，保證高速數據信號的傳輸；符合IEC 61000-4-2（靜電）±15kV（空氣）和 ±10kV（接觸）標準。

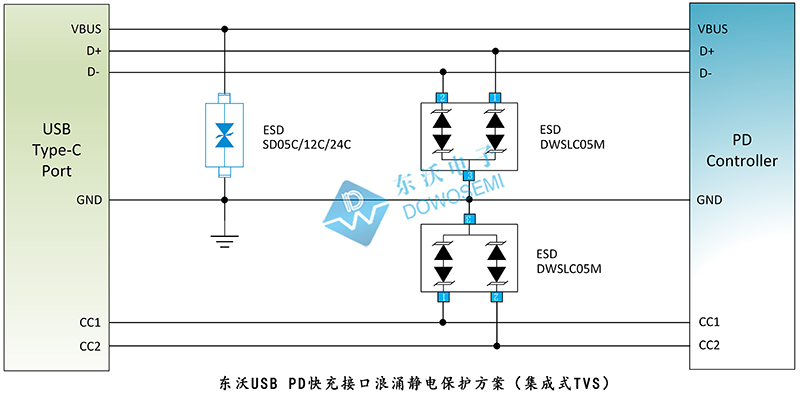

從東沃USB PD快充接口浪涌靜電保護方案圖二，電源供電口防護和浪涌保護器件選型跟方案一一樣。不同的是，在D+/D-數據接口和快充協議檢測CC1/2接口防護中，東沃電子技術推薦選用集成式雙向TVS二極管DWSLC05M，工作電壓5V、峰值脈沖電流3.5A、漏電流0.1uA、SOT-23封裝；結電容低至3.5pF，保證信號的完整性；符合IEC 61000-4-2（靜電）±20kV（空氣）和 ±20kV（接觸）標準。

東沃USB PD快充接口浪涌靜電保護器件參數

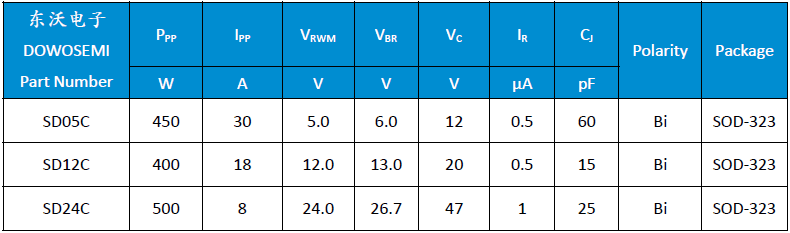

1）東沃TVS二極管SD05C/SD12C/SD24C參數

查看東沃電子“ESD-SD05C/SD12C/SD24C Datasheet”規格書可知：

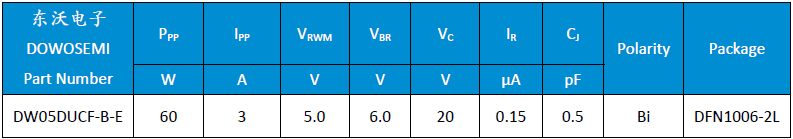

2）東沃TVS二極管DW05DUCF-B-E參數

查看東沃電子“ESD-DW05DUCF-B-E Datasheet”規格書可知：

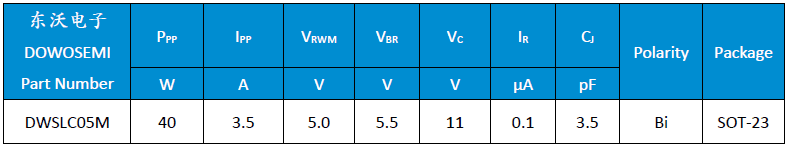

3）東沃TVS二極管DWSLC05M參數

查看東沃電子“ESD-DWSLC05M Datasheet”規格書可知：

以上是東沃USB PD快充接口浪涌靜電保護經典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS二極管SD05C、SD12C、SD24C、DW05DUCF-B-E、DWSLC05M，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
