I2C總線是由Philips公司開發的，是一種簡單、雙向二線制同步串行總線，只需要兩根線即可在連接于總線上的器件之間傳送信息。I2C總線電流消耗極低、抗高噪聲干擾，增加總線驅動器可以使總線電容擴大10倍，傳輸距離能達到15m，兼容不同電壓等級的器件。由于I2C總線需要引線至外部傳輸數據，導致其容易受到ESD靜電放電及其他一些電磁脈沖的影響，給后續產品的穩定性和可靠性帶來威脅。因此，為了確保這些數據端口能夠在最終安裝環境中正常工作，I2C總線串口靜電浪涌防護不容忽視。針對I2C總線串口靜電浪涌保護，TVS/ESD二極管廠家東沃電子推薦低電容ESD二極管DW05DLC-B-S為I2C總線保駕護航。

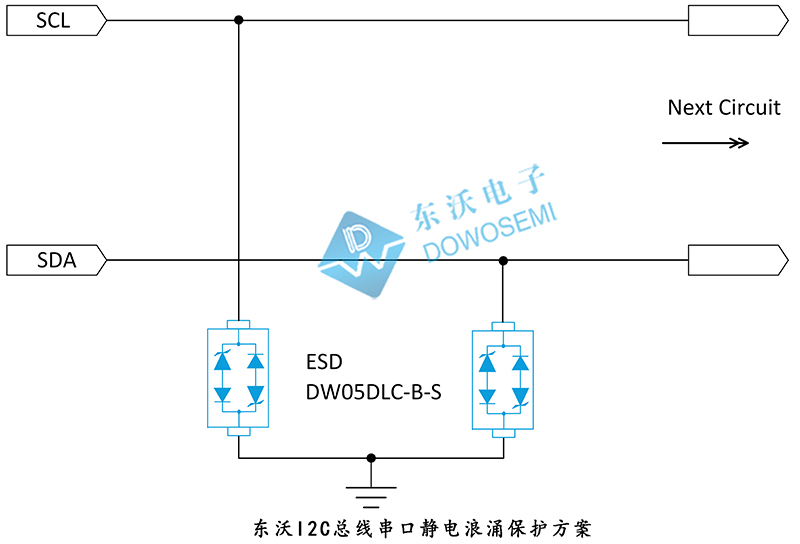

I2C總線串口靜電浪涌保護方案圖

I2C總線串口靜電浪涌保護方案說明

從方案圖中可知，東沃電子技術推薦選用導通電壓精度高、響應速度快、鉗位電壓低、低結電容ESD二極管DW05DLC-B-S做防護，保護I2C總線串口免遭ESD靜電放電破壞的同時，確保傳輸數據的穩定性和完整性，同時還滿足IEC 61000-4-2 Level 4 靜電放電防護需求，保護后端電路免受靜電浪涌威脅和損壞。

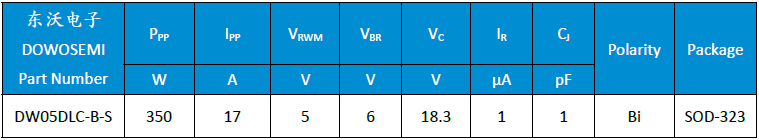

I2C總線串口靜電浪涌保護器件參數

I2C總線串口靜電浪涌保護器件DW05DLC-B-S參數情況，查閱東沃電子“ESD-DW05DLC-B-S Datasheet”產品規格書可知：

>> 峰值脈沖功率 (8/20μs)：350W
>> 峰值脈沖電流 (8/20μs)：17A
>> 反向工作電壓：5V
>> 最小擊穿電壓：6V
>> 鉗位電壓：18.3V
>> 漏電流：1uA
>> 結電容：1pF
>> ESD符合IEC 61000?4?2 (Air)：±30kV
>> ESD符合IEC 61000?4?2 (Contact)：±30kV
>> 封裝：SOD-323
>> 工作溫度：?55°C to +150°C
>> 存儲溫度：?55°C to +150°C

以上是東沃I2C總線串口靜電浪涌保護經典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的ESD二極管DW05DLC-B-S，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
