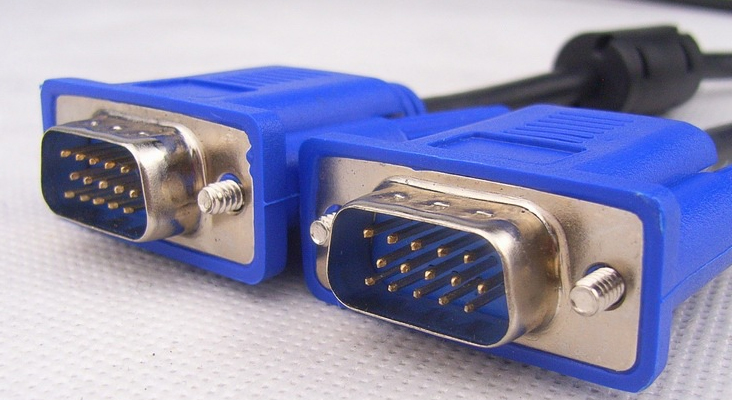

VGA是Video Graphics Array視頻圖形陣列的縮寫，是IBM于1987年提出的一個使用模擬信號的電腦顯示標準。VGA接口是采用VGA標準輸出數據的專用接口，擁有分辨率高、顯示速率快、顏色豐富等優勢。VGA接口不但是CRT顯示設備的標準接口，同樣也是LCD液晶顯示設備的標準接口，應用范圍極其廣泛。

VGA接口共有15針孔，分成3排，每排5個孔，除了2根NC（Not Connect）信號、3根顯示數據總線和5個GND信號，其他較為重要的是3根RGB彩色分量信號及2根掃描同步信號HSYNC和VSYNC針。VGA接口中彩色分量采用RS343電平標準，RS343電平標準的峰值電壓為1V。VGA接口需要經常性熱插拔，集成度非常高，比較脆弱，很容易受到ESD靜電放電的威脅和破壞。為此，為了實現VGA接口數據傳輸并避免數據缺失的現象，VGA接口靜電放電保護至關重要。針對VGA接口靜電放電保護，電路保護器件生產廠家東沃電子推薦ESD二極管DW05-4RVLC-E為VGA接口保駕護航。

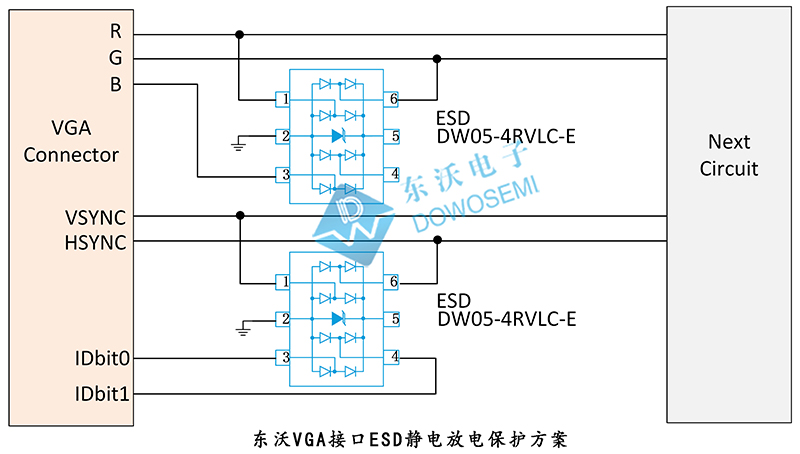

VGA接口ESD靜電放電保護方案圖

VGA接口ESD靜電放電保護方案說明

從方案圖中可知，東沃電子選用集成多路、SOT-23-6L小封裝、導通電壓精度高、響應速度快、鉗位電壓低、低結電容ESD二極管DW05-4RVLC-E做防護，保護VGA接口免遭ESD靜電放電破壞的同時，確保傳輸數據的穩定性和完整性。同時，在不影響數據傳輸?shù)那疤釛l件下，能夠滿足IEC 61000-4-2 Level 4的ESD靜電防護需求，讓后端電路得到全面有效的保護。

測試標準：
IEC 61000-4-2（ESD）：20KV（air）；12KV（contact）

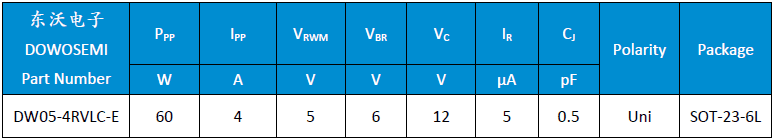

VGA接口靜電保護專用ESD二極管參數

ESD二極管DW05-4RVLC-E具有漏電流小、反應速度快（nS級）、高可靠性等特性，被廣泛應用于安防監控，網絡通訊，汽車電子，白色家電，工業控制等領域的數據信號接口ESD靜電及浪涌防護。查閱?wèn)|沃電子“ESD-DW05-4RVLC-E Datasheet”產品規格書可知：

>> 峰值脈沖功率 (8/20μs)：60W
>> 峰值脈沖電流 (8/20μs)：4A
>> 反向工作電壓：5V
>> 最小擊穿電壓：6V
>> 鉗位電壓：12V
>> 漏電流：5uA
>> 結電容：0.5pF
>> ESD符合IEC 61000?4?2 (Air)：±20kV
>> ESD符合IEC 61000?4?2 (Contact)：±12kV
>> 封裝：SOT-23-6L
>> 工作溫度：?55°C to +85°C
>> 存儲溫度：?55°C to +150°C

以上是東沃VGA接口ESD靜電放電保護經典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的ESD二極管DW05-4RVLC-E，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
