SD/TF卡是一種基于半導體快閃記憶器的新一代記憶設備，具有體積小、數據傳輸速度快、可熱插拔等特性，廣泛應用于便攜式裝置中，如數碼相機、手機、平板電腦、多媒體播放器、汽車電子、無人機等產品中。然而，由于SD/TF卡需要經常性熱插拔、集成度非常高，比較脆弱，很容易受到ESD靜電放電的威脅和破壞導致數據缺失。為此，為了實現SD/TF卡數據高傳輸率并避免數據缺失的現象，SD/TF卡靜電浪涌保護不容忽視。那么，關鍵問題了，如何設計SD/TF卡靜電浪涌保護方案呢？如何選用TVS/ESD二極管為SD/TF卡靜電保護護航呢？接下來，東沃電子技術針對SD/TF卡靜電浪涌問題提出了解決方案。

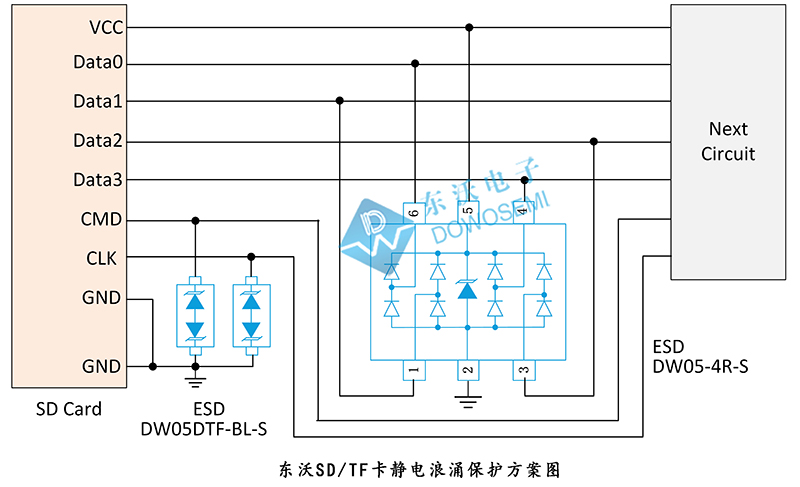

東沃SD/TF卡靜電浪涌保護方案圖

東沃SD/TF卡靜電浪涌保護方案說明

從方案圖中可知，SD/TF卡靜電浪涌保護選用集成多路并組合兩個單路ESD靜電二極管，具有導通電壓精度高、響應速度快、寄生電容值低、鉗位電壓低等特點。在SD/TF卡時鐘信號線上，東沃電子技術推薦選用兩顆ESD二極管DW05DTF-BL-S，工作電壓5V、峰值脈沖電流4A、鉗位電壓低至5V、結電容低至0.9pF。SD/TF卡高速數據傳輸接口選用ESD二極管DW05-4R-S，工作電壓5V、峰值脈沖電流15A、鉗位電壓20V、結電容低至0.75pF，保證數據傳輸的可靠性和穩(wěn)定性。在不影響數據傳輸的前提下，方案滿足IEC 61000-4-2 Level 4靜電放電防護需求，讓后端的電路能夠得到全面有效的防護，且做到低成本。

東沃SD/TF卡靜電浪涌保護專用TVS/ESD二極管參數

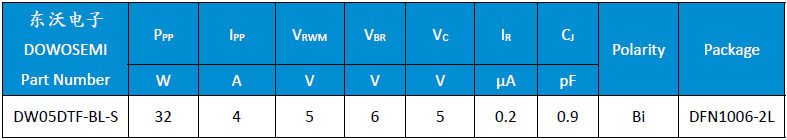

1）TVS/ESD二極管DW05DTF-BL-S參數

查閱東沃電子“ESD-DW05DTF-BL-S Datasheet”產品規(guī)格書可知：

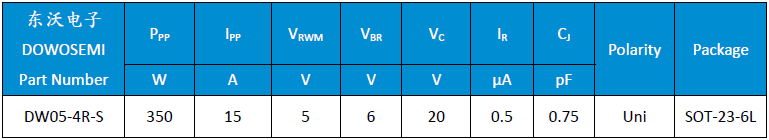

2）TVS/ESD二極管DW05-4R-S參數

查閱東沃電子“ESD-DW05-4R-S Datasheet”產品規(guī)格書可知：

以上是東沃SD/TF卡靜電浪涌保護經典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS/ESD二極管DW05DTF-BL-S、DW05-4R-S，東沃電子已全面量產、品質穩(wěn)定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
