以太網Ethernet是一系列常用于局域網LAN、城域網MAN和廣域網WAN的計算機網絡技術。以太網的已經經歷了4個發展階段：以太網→快速以太網→1000M千兆以太網→10G萬兆以太網。由此可知，10G（萬兆）以太網是傳統以太網技術的一次很大升級，在原有1000M千兆以太網的基礎上將傳輸速率提高了10倍，傳輸距離也大大增加，擺脫了傳統以太網只能應用于局域網范圍的限制，使以太網延伸到了城域網和廣域網。

一般的靜電浪涌會干擾到網絡信號的穩定性及傳輸速率，同時由于網口電纜線都是由室外遷入，線纜雜亂纏繞情況普遍，遇到雷雨天氣情況，更容易遭受雷擊干擾。因此對于10G（萬兆）以太網網口，都會對其進行靜電放電測試以及雷擊浪涌測試?？梢姡?0G（萬兆）以太網網口靜電浪涌和雷擊防護不容忽視。那么，如何保護10G以太網網口免受浪涌靜電威脅和損壞呢？接下來，東沃電子技術針對10G（萬兆）以太網網口浪涌靜電問題，進行防護方案設計、陶瓷氣體放電管和TVS二極管陣列選型推薦。

10G（萬兆）以太網Ethernet網口浪涌靜電防護方案圖

10G（萬兆）以太網Ethernet網口浪涌靜電防護方案說明

從方案圖可知，10G（萬兆）以太網網口浪涌靜電防護電路圖與100M（百兆）、1000M（千兆）以太網網口浪涌靜電保護電路圖類似。第一級防護，東沃電子技術推薦選用陶瓷氣體放電管3R90A-TP1，將浪涌電流泄放到大地。第二級防護，選用TVS二極管陣列DWC0325B，工作電壓3.3V、峰值脈沖電流6A@8/20μs、低鉗位電壓5.5V@Ipp=6A、DFN1006封裝、結電容低至0.22pF，適合用于5G 、10G的高速信號傳輸，保障信號的完整性。本方案符合標準：

IEC 61000-4-5 1.2/50μ S & 8/20μ S 阻抗 (2Ω )  差模：6KV 共模：6KV

IEC 61000-4-2 (ESD): ±15kV (Contact), ±20kV (Air)

10G（萬兆）以太網Ethernet網口浪涌靜電防護器件參數

1）陶瓷氣體放電管3R90A-TP1參數

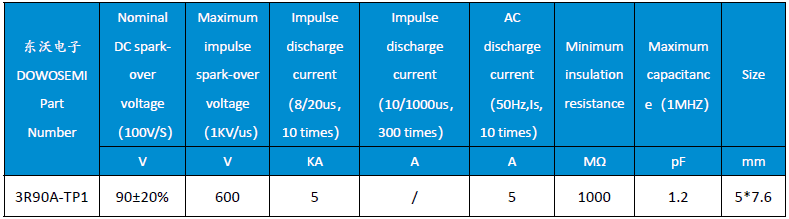

查看東沃電子“GDT-3R90A-TP1 Datasheet”規格書可知：

2）TVS二極管陣列DWC0325B參數

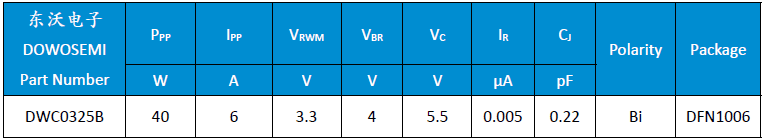

查看東沃電子“ESD-DWC0325B Datasheet”規格書可知：

注意：10G萬兆以太網網口傳輸速率很高，為此對ESD靜電防護器件的殘壓、結電容，漏電流等細節參數都有嚴格的要求。DWC0325B，10G（萬兆）以太網Ethernet網口靜電保護專用TVS二極管陣列。

以上是東沃10G（萬兆）以太網Ethernet網口浪涌靜電防護經典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的電路保護器件3R90A-TP1和DWC0325B，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
