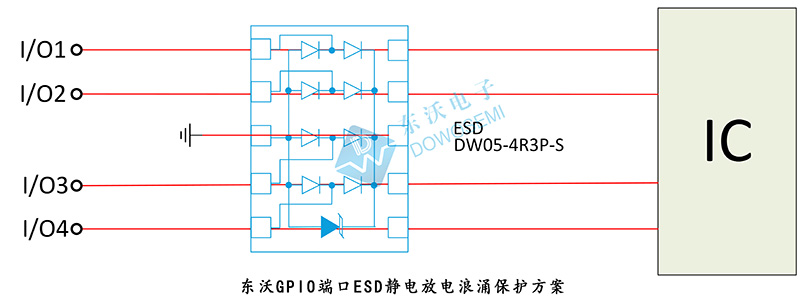

General-purpose Input Output，中文：通用輸入/輸出端口，簡稱GPIO或總線擴展器。 GPIO端口能夠提供額外的控制和監視功能，每個GPIO端口可通過軟件分別配置成輸入或輸出，由于其可能需要引線至外部傳輸數據，極其容易受到ESD靜電放電及其他電磁脈沖浪涌的影響，為產品的穩定性和可靠性帶來挑戰和威脅。為此，為了確保GPIO數據端口能夠在最終安裝環境中正常工作，需要對其進行浪涌靜電防護設計。接下來，高品質電路保護器件廠商及電路保護解決方案服務商東沃電子（DOWOSEMI）針對GPIO端口靜電浪涌問題進行了保護方案設計，如下圖所示：

方案說明

從東沃GPIO端口ESD靜電放電浪涌保護方案圖可知，東沃技術推薦選用集成式多路ESD靜電保護二極管DW05-4R3P-S，導通電壓精度高、響應速度快、寄生電容值低、鉗位電壓低，在不影響數據傳輸?shù)那疤嵯履軌驖M足IEC61000-4-2 Level 4靜電放電保護需求，且做到低成本高防護等級。

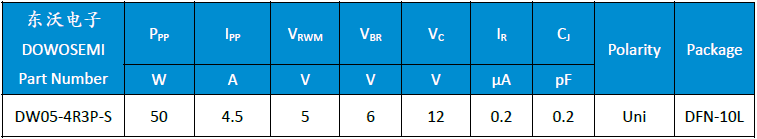

器件參數

查閱東沃電子“ESD-DW05-4R3P-S Datasheet”產品規格書可知：

>> 峰值脈沖功率 (8/20μs)：50W
>> 峰值脈沖電流 (8/20μs)：4.5A
>> 反向工作電壓：5V
>> 最小擊穿電壓：6V
>> 鉗位電壓：12V
>> 漏電流：0.2uA
>> 結電容：0.2pF
>> ESD符合IEC 61000?4?2 (Air)：±20kV
>> ESD符合IEC 61000?4?2 (Contact)：±15kV
>> 封裝：DFN-10L
>> 工作溫度：?55°C to +125°C
>> 存儲溫度：?55°C to +150°C

以上是GPIO端口ESD靜電放電浪涌保護經典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選型用到的ESD二極管DW05-4R3P-S，已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
