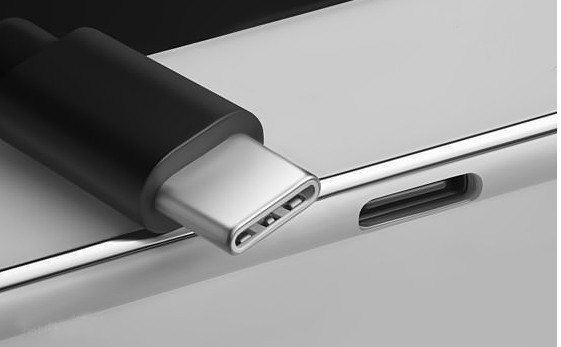

USB Type-C是一種USB接口外形標準，體積比Type-A和Type-B小得多。USB Type-C接口特點有：最大數據傳輸速度可達10Gbit/秒，是USB 3.1的標準；纖薄設計；支持正反兩面插入，沒有正反區別，可隨意熱插拔；配備Type-C連接器的標準規格連接線可通過3A電流；支持超出現有USB供電能力的“USB PD”；提供最大100W 的電力。

USB Type-C接口根據USB3.x和USB4協議傳輸數據，經常會受到電氣過載(EOS)和靜電放電(ESD)事件的影響。由于USB Type-C支持隨意熱插拔功能，其內部高集成度的芯片，更容易受到人體靜電放電的傷害和損壞。同時，USB Type-C接口擁有更高的數據傳輸速率，對數據傳輸容錯率有更嚴格的要求。為此，在USB Type-C接口進行電路設計時，需要選用合適型號的ESD (TVS)二極管為接口護航。

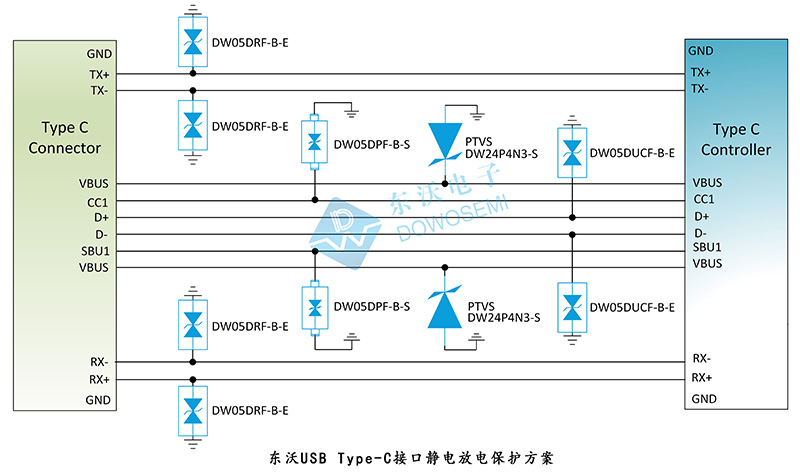

針對USB Type-C接口浪涌靜電放電問題，東沃電子（DOWOSEMI）技術推薦選用ESD(TVS)二極管DW05DRF-B-E、DW05DPF-B-S、DW24P4N3-S、DW05DUCF-B-E為其保駕護航 。東沃USB Type-C接口靜電放電保護方案設計圖如下所示：

方案說明

東沃USB Type-C接口靜電放電保護方案是根據USB Type-C不同的pin腳功能分別采用小體積低結電容ESD靜電保護二極管DW05DRF-B-E、DW05DPF-B-S、DW05DUCF-B-E和大通流TVS二極管DW24P4N3-S，導通電壓精確、響應速度快、寄生電容值低、鉗位電壓低，在不影響數據傳輸?shù)那疤嵯履軌驖M足 IEC61000-4-2 Level 4 靜電放電防護需求，且做到成本最優化。

器件參數

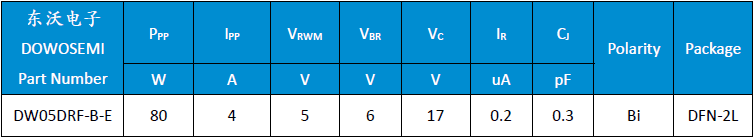

1）東沃ESD二極管DW05DRF-B-E參數

為了避免寄生電容限制差分信號在USB Type-C上的傳輸，推薦選用東沃DW05DRF-B-E，結電容電容低至0.3pF、低鉗位電壓、小體積封裝DFN-2L，主要用于保護USB Type-C上的4個差分對（TX和RX）。

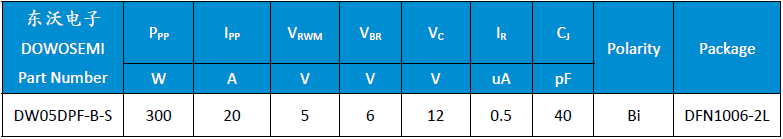

2）東沃ESD二極管DW05DPF-B-S參數

東沃DW05DPF-B-S是保護CC/VCONN和SBU引腳的專用ESD靜電保護器件。根據IEC 61000-4-2 標準，DW05DPF-B-S能夠承受±30kV（空氣）和 ±30kV（接觸）電壓范圍內的高ESD，工作電壓5V、雙向、典型結電容為40pF，采用DFN1006-2L封裝。

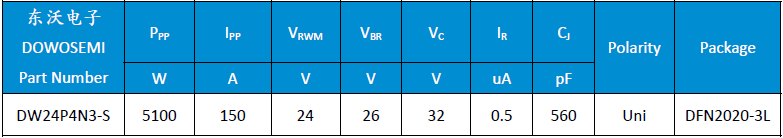

3）東沃TVS二極管DW24P4N3-S參數

東沃DW24P4N3-S非常適合保護USB Type-C連接器的VBUS引腳。DW24P4N3-S工作電壓 24V、最小擊穿電壓26V、峰值脈沖電流150A、符合 IEC 61000-4-2 (ESD)±30kV（空氣）、±30kV（接觸）瞬態保護，采用 DFN2020-3L 封裝。

4）東沃ESD二極管DW05DUCF-B-E參數

東沃DW05DUCF-B-E非常適合保護D+/D-差分線。DW05DUCF-B-E 是一個5V工作電壓的ESD二極管，DFN1006-2L封裝、0.5pF低結電容、3A峰值脈沖電流。

以上是東沃USB Type-C接口靜電放電保護典型方案，如有特殊需求，歡迎前來探討。浪涌靜電保護方案，找東沃電子，電路防護不迷路！東沃USB Type-C接口靜電放電保護中選用到的ESD(TVS)二極管DW05DRF-B-E、DW05DPF-B-S、DW24P4N3-S、DW05DUCF-B-E，東沃電子現已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費方案整改設計、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
