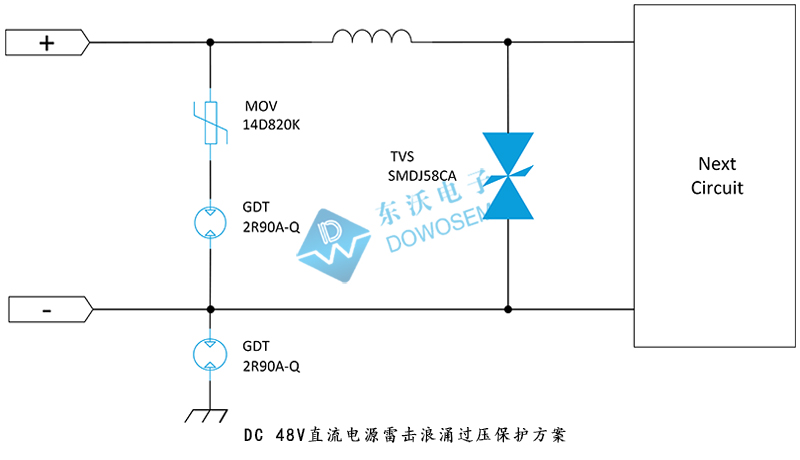

DC 48V電源廣泛應用于通信設備、計算機網絡、工控自動化、鐵路信號控制、航空航天等領域。在這些領域中，直流電源是必不可少的能源供應方式，以保證這些設備的安全、穩定和可靠運行。在DC 48V直流電源實際應用中，其復雜的電磁環境，容易導致設備遭受雷擊浪涌過電壓影響而損壞。因此，對于電子工程師來說，DC 48V直流電源端口雷擊浪涌保護是不容忽視的。接下來，高品質電路保護器件廠商及電路保護解決方案服務商?hào)|沃電子（DOWOSEMI）針對DC 48V直流電源雷擊浪涌進行了保護方案設計，如下圖所示：

方案說明

從東沃DC 48V直流電源端口雷擊浪涌過壓保護方案圖可知，前端選用了通流能力強的GDT陶瓷氣體放電管2R90A-Q和MOV壓敏電阻14D820K組合來泄放浪涌產生的大電流，中間選用電感做退耦，末級使用導通電壓精準度高、響應速度快、低漏電流、鉗位電壓低的TVS二極管 SMDJ58CA做保護，讓后端的電路得到有效的防護，滿足IEC 61000-4-5 Level 4 雷擊浪涌防護需求的同時，具有很好的兼容冗余設計，使其適用于各種工業級產品。

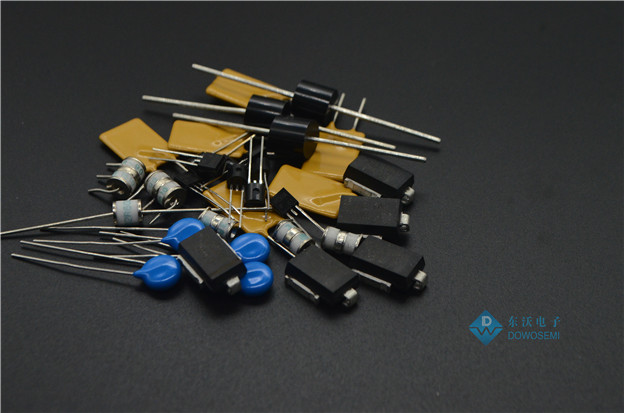

器件參數

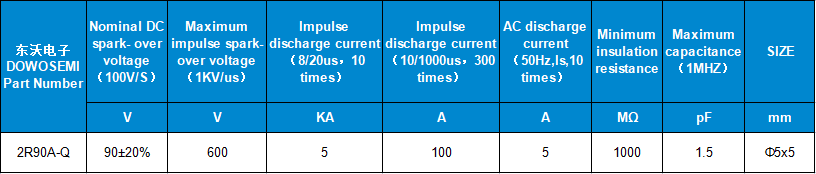

1）東沃陶瓷氣體放電管2R90A-Q參數：

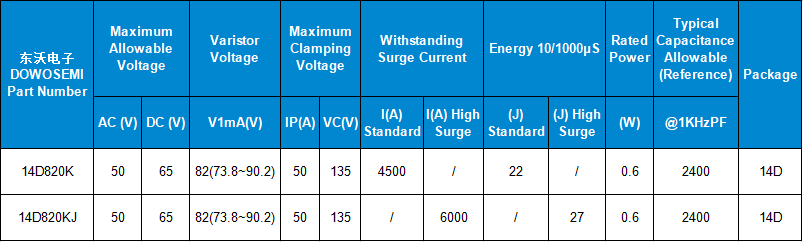

2）東沃壓敏電阻14D820K參數：

3）東沃TVS二極管SMDJ58CA參數：

以上是東沃DC 48V直流電源端口雷擊浪涌過壓保護經典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的陶瓷氣體放電管2R90A-Q、壓敏電阻14D820K和雙向TVS二極管SMDJ58CA，東沃電子現已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
