TVS二極管是防靜電保護器件還是防浪涌保護器件？什么類型的器件用來防靜電？什么類型的器件用來防浪涌？目前市面上常用的電路保護器件有陶瓷氣體放電管GDT、壓敏電阻MOV、自恢復保險絲PPTC、半導體放電管TSS、瞬態電壓抑制TVS二極管、ESD靜電保護二極管，其中自恢復保險絲屬于過流保護器件，GDT、MOV、TSS、TVS屬于防浪涌過電壓保護器件，ESD二極管屬于防靜電保護器件。

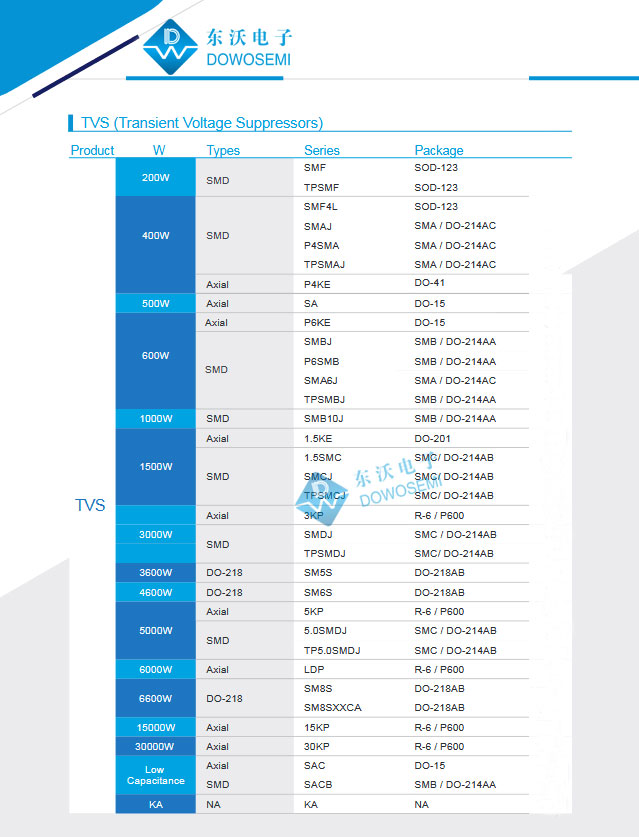

客戶經常容易把TVS二極管和ESD二極管搞混淆，有些客戶習慣把ESD二極管稱為TVS二極管。TVS二極管和ESD二極管的工作原理是一樣的，不同的是封裝、功率、電壓、結電容。TVS二極管的功率在200W到30000W，甚至更高；最低工作電壓只能做到3.3V；結電容比較高；有直插（DO-15、DO-41、DO-201、P600、NA）和貼片（SOD-123、DO-214AA、DO-214AB、DO-214AC、DO-218AB）之分；體積越大，浪涌抑制效果越好。在防浪涌過電壓保護方案設計中，TVS二極管一般搭配GDT、MOV使用，單獨使用TVS來防浪涌，效果并不會很理想。

ESD二極管功率比較低；工作電壓一般都是根據IC的工作電壓來設計的，有2.8V、3.3V、5V、12V、15V、18V、24V、36V等等；封裝多樣，SOD-323、SOT-23、SOT-143、SOT-363、SOT-23-6L、SOD-523、SOT-523、SO-8、DFN0603-D、DFN1006-2L、DFN1610-2L、DFN2020-3L、DFN-10L、DFN-16L等等；低結電容，最低可達到零點幾皮法，是高頻高速通信接口理想保護器件。

看完，是不是瞬間就明白了？關于“TVS二極管是防靜電還是防浪涌保護器件”這個話題就分享到這兒，想了解更多有關TVS二極管和ESD二極管選型、應用、報價、交期、樣品等方面知識，可直接咨詢東沃電子（DOWOSEMI）：136 7581 6901（微信同號）朱工
