PESD1LIN是LIN總線靜電放電（ESD）保護常用的二極管，設計用于保護一條LIN總線信號線免由ESD和浪涌脈沖引起的損壞。相信很多電子工程師對PESD1LIN并不陌生，PESD1LIN這個ESD二極管，出自國際品牌安世Nexperia，然而很多客戶由于供應商、價格、交期、項目需求國產化等多方面因素的影響，需要尋找替代替換物料，甚至還要求國產替代替換。近幾年來，ESD廠家東沃電子（DOWOSEMI）已給國內許多客戶提供ESD二極管?chē)?guó)產替代替換服務支持。關于PESD1LIN（安世Nexperia）替代替換這個問題，可以考慮國產ESD品牌東沃電子生產的PESD1LIN。接下來，從特性、參數、應用三方面來了解下東沃PESD1LIN靜電ESD保護二極管。

品牌東沃PESD1LIN特性

東沃PESD1LIN旨在保護連接到數據和傳輸線的組件免受靜電放電 (ESD)、電氣快速瞬變 (EFT) 和lightning的影響。查看東沃PESD1LIN產品手冊可知，具體特性如下：

· Low clamping voltage
· Low leakage current
· Protecting one bi-directional lines
· IEC 61000-4-2 Level 4 ESD Protection
  -±30kV Contact Discharge
  -±30kV Air Discharge
· RoHS compliant

品牌東沃PESD1LIN參數

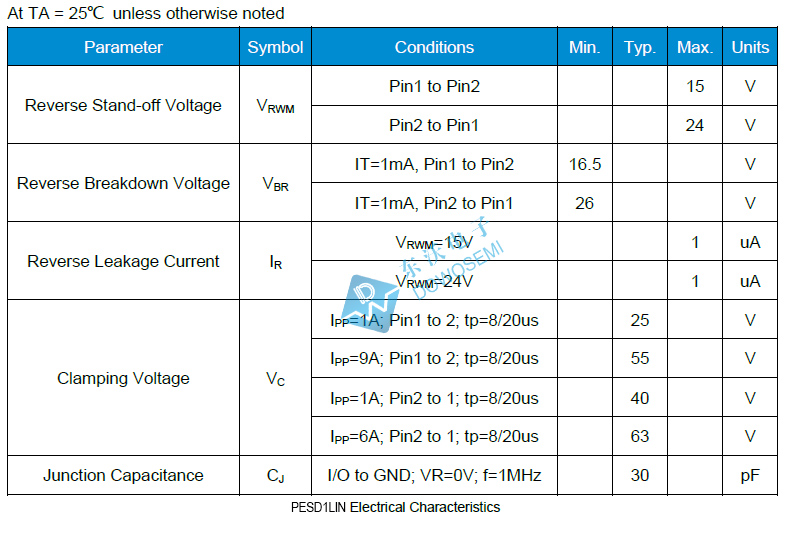

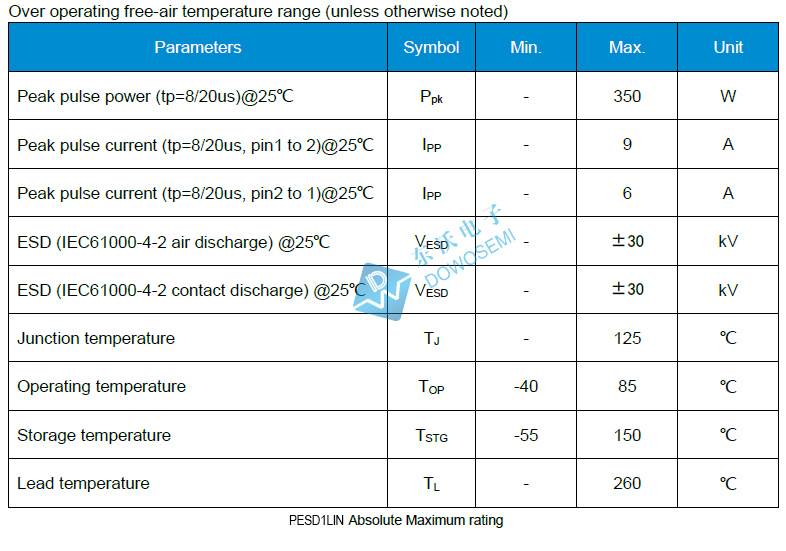

東沃PESD1LIN靜電保護二極管參數詳情如下：

· 峰值脈沖功率( tp=8/20μs )：350W
· 峰值脈沖電流( tp =8/20μs , Pin1 to Pin2)：9A
· 峰值脈沖電流( tp =8/20μs , Pin2 to Pin1)：6A
· 反向關斷電壓( Pin1 to Pin2)：15V
· 反向關斷電壓( Pin2 to Pin1)：24V
· 最小反向擊穿電壓( IT=1mA , Pin1 to Pin2)：16.5V
· 最小反向擊穿電壓( IT=1mA , Pin2 to Pin1)：26V
· 鉗位電壓(IPP=6A; Pin2 to 1; tp=8/20us)：63V
· 鉗位電壓(IPP=9A; Pin1 to 2; tp=8/20us)：55V
· 反向漏電流：1uA
· 結電容(I/O to GND; VR=0V; f=1MHz)：30pF

品牌東沃PESD1LIN應用

ESD二極管PESD1LIN主要應用于汽車電子產品LIN總線保護，關于LIN總線靜電保護應用方案，如下圖所示：

細心的您通過對比就會發現，品牌東沃PESD1LIN能夠完美替代安世Nexperia品牌PESD1LIN，同等品質下，東沃電子在價格、交期、服務等方面更上一層樓。東沃PESD1LIN樣品免費提供，能不能完美替代安世Nexperia品牌PESD1LIN，測試看看就知道，竭誠歡迎廣大新老客戶前來咨詢： 137 5773 6996（微信同號）余工
