品牌東沃電子（DOWOSEMI）GBLC05C，屬于GBLCxxC系列型號之一，GBLCxx系列和GBLCxxC系列是超低電容瞬態電壓抑制器陣列，旨在保護便攜式電子產品和智能手機等應用。該系列TVS二極管有單向和雙向之分，在tp = 8/20μs波形下的額定功率為350W，符合IEC 61000-4-2 (ESD)和IEC 61000-4-4 (EFT)標準要求，1pF低結電容充分保證信號免受干擾。

GBLCxx系列單向低電容TVS型號：

GBLC03、GBLC05、GBLC08、GBLC12、GBLC15、GBLC18、GBLC24；

GBLCxxC系列雙向低電容TVS型號：

GBLC03C、GBLC05C、GBLC08C、GBLC12C、GBLC15C、GBLC18C、GBLC24C；

具體參數詳情，詳見對應型號產品手冊中。以GBLC05C為例，查看東沃電子低電容TVS二極管GBLC05C產品手冊可知：

1）低電容TVS管GBLC05C特點

· 350 Watts Peak Pulse Power per Line (tp = 8/20μs)

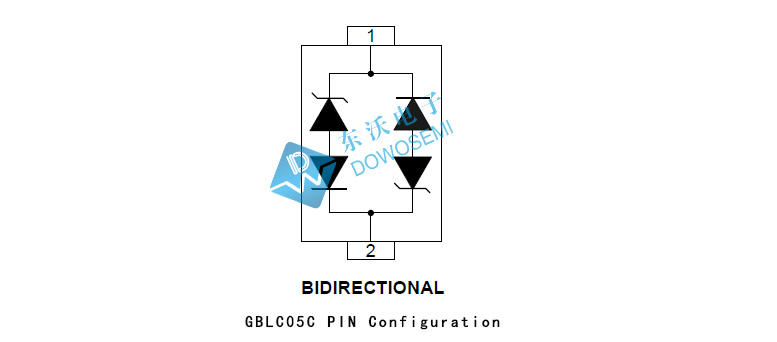

· Bidirectional Configuration
· Protects One Power or I/O Port
· Low Clamping Voltages
· Ultra Low Capacitance: 1.0 pF Typical
· IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)
· IEC 61000-4-4 (EFT) 40A (5/50ns)
· IEC 61000-4-5(Surge): 17A (8/20μs)

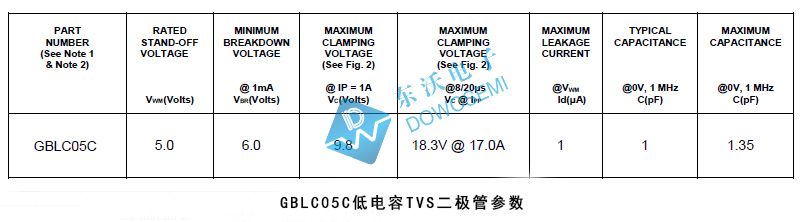

2）低電容TVS管GBLC05C參數

· 峰值脈沖功率Peak Pulse Power ( tp=8/20μs )：350W
· 峰值脈沖電流Peak Pulse Current ( tp =8/20μs )：17A
· 額定對峙電壓Rated Stand-off Voltage：5V
· 最小擊穿電壓Minimum Breakdown Voltage：6V
· 最大鉗位電壓Maximum Clamping Voltage：9.8V
· 最大漏電流Maximum Leakage Current：1uA
· 結電容Typical Capacitance：1pF
· 封裝Package：SOD-323
· 標記代碼Marking Code：5B LC

關于GBLC05C低電容TVS二極管的知識，東沃電子就分享到這兒。想了解更多低電容TVS二極管、電路保護方案設計、EMC測試、保護器件選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余經理
