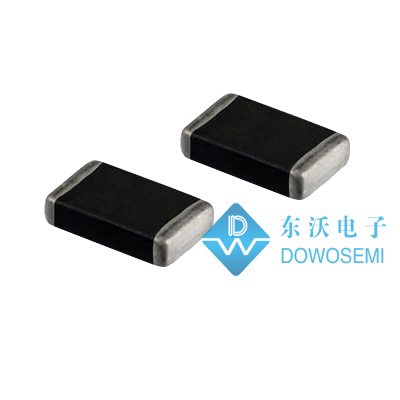

壓敏電阻種類有很多，其中貼片壓敏電阻在實際應用中，也是極其地廣泛。貼片壓敏電阻根據芯片尺寸大小劃分，有0201、0603、0805、1206、1210、1812、2220、3220等等。接下來，貼片壓敏電阻廠家東沃電子（DOWOSEMI）重點為大家科普有關0805封裝系列壓敏電阻型號及參數特性。

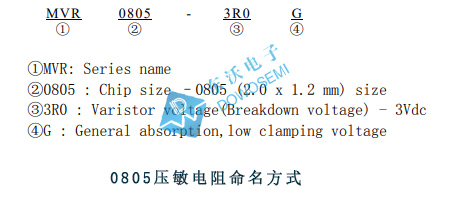

0805封裝系列貼片壓敏電阻型號：MVR0805-3R0G、MVR0805-5R0G、MVR0805-8R0G、MVR0805-120G、MVR0805-180G、MVR0805-240G、MVR0805-270G、MVR0805-330G、MVR0805-390G、MVR0805-470G、MVR0805-560G、MVR0805-680G、MVR0805-820G、MVR0805-101G、MVR0805-121G、MVR0805-151G、MVR0805-181G、MVR0805-201G、MVR0805-221G、MVR0805-241G、MVR0805-271G、MVR0805-361G、MVR0805-391G、MVR0805-431G、MVR0805-471G……

貼片壓敏電阻MVR0805-3R0G特性

最大允許連續交流電壓（Maximum allowable continuous AC voltage）：1.4V
最大允許連續直流電壓（Maximum allowable continuous DC voltage）：2V
壓敏電阻（Varistor voltage Measured）：3V
典型電容值（Typical capacitance value measured）：1200pF
典型電容值容差（Typical capacitance value tolerance）：±40%
最大鉗位電壓（Maximum clamping voltage measured）：9V
額定峰值單脈沖瞬態電流（Rated peak single pulse transient current at）：60A
最大能量吸收 10/1000μs（Maximum Energy Absorption 10/1000μs）：0.2J
響應時間（Response time ）：<1ns
漏電流（Leakage current at VDC (At initial state））：<50μΑ
漏電流（Leakage current at VDC (After reliability Test)）：<100μΑ
工作環境溫度（Operating ambient temperature）：-40℃~+125℃
貯存溫度（Storage temperature）：-40℃~+125℃
回流溫度曲線（推薦）（Reflow temperature profile(Recommend)）：260℃

貼片壓敏電阻MVR0805-3R0G特性

最大允許連續交流電壓（Maximum allowable continuous AC voltage）：28V
最大允許連續直流電壓（Maximum allowable continuous DC voltage）：36V
壓敏電阻（Varistor voltage Measured）：47V
典型電容值（Typical capacitance value measured）：350pF
最大鉗位電壓（Maximum clamping voltage measured）：77V
額定峰值單脈沖瞬態電流（Rated peak single pulse transient current at）：80A
最大能量吸收 10/1000μs（Maximum Energy Absorption 10/1000μs）：0.2J
響應時間（Response time ）：<2ns
漏電流（Leakage current at VDC (At initial state））：<50μΑ
漏電流（Leakage current at VDC (After reliability Test)）：<100μΑ
工作環境溫度（Operating ambient temperature）：-40℃~+125℃
貯存溫度（Storage temperature）：-40℃~+125℃
回流溫度曲線（推薦）（Reflow temperature profile(Recommend)）：260℃
……

東沃貼片壓敏電阻種類繁多，型號齊全，品質卓越、供貨迅速、現貨直供、免費樣品、支持小批量試產。關于價格，竭誠歡迎廣大新老客戶帶料前來詢價：136 7581 6901（微信同號）朱經理
