24V瞬態抑制TVS二極管SMAJ24CA,鉗位電壓38.9V

發表日期:2021-12-28瀏覽:1774

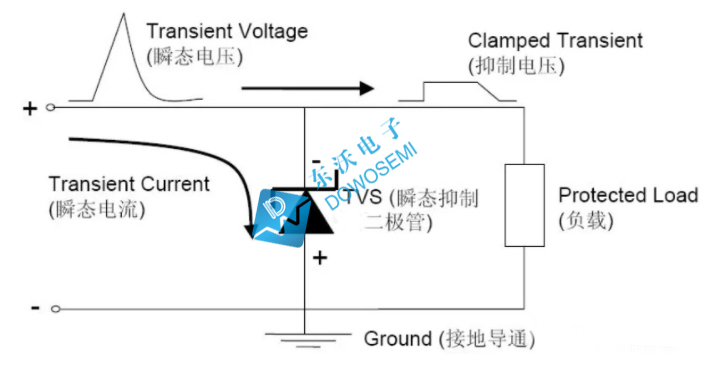

東沃電子(DOWOSEMI)供應的SMAJ24CA瞬態抑制TVS二極管,漏電流低(1uA),響應速度pS秒級,雙向,可實現精確電壓箝位,是理想的防浪涌過電壓保護器件,廣泛應用于各類敏感電子設備中,如家居家電、消費電子、機器人、自動控制、過程工業、機械工業、紡織機械、航空航天、航海、農用機械、數控機床、醫療器械及傳感器等領域。

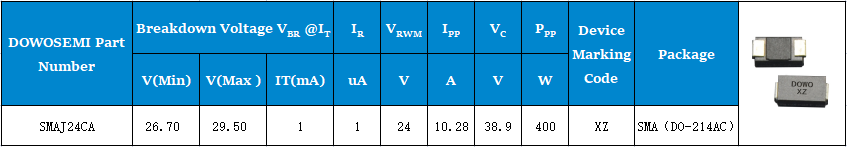

關于控制器局域網絡CAN總線浪涌防護,電路保護解決方案服務商?hào)|沃電子FAE工程師設計了一個方案,在此方案中,選用了瞬態TVS二極管SMAJ24CA。SMAJ24CA采用了SMA(DO-214AC)封裝,可為表面安裝應用優化電路板空間,符合IEC-61000-4-2ESD測試要求。工作儲存溫度為-55~150℃,符合工業級溫度要求。尺寸5*2.5*2.2mm,不含鹵素,符合RoHS標準。在溫度25℃、Tp=10/1000μs下,SMAJ24CA電壓電流典型參數如下:

工作電壓:24V
最小擊穿電壓:26.7V
最大擊穿電壓:29.5V
鉗位電壓:38.9V
峰值脈沖電流:10.28A
峰值脈沖功率:400W
漏電流:1uA
絲印標識:XZ


想了解更多有關于SMAJ24CA二極管參數,詳見東沃電子TVS SMAJ Series datasheets。查看產品手冊可知,除了雙向TVS管SMAJ24CA之外,SMAJ系列TVS二極管,工作電壓從5V到440V,型號齊全:

1)單向SMAJ系列TVS:SMAJ5.0A、SMAJ6.0A、SMAJ6.5A、SMAJ7.0A、SMAJ7.5A、SMAJ8.0A、SMAJ8.5A、SMAJ9.0A、SMAJ10A、SMAJ11A、SMAJ12A、SMAJ13A、SMAJ14A、SMAJ15A、SMAJ16A、SMAJ17A、SMAJ18A、SMAJ19A、SMAJ20A、SMAJ22A、SMAJ24A、SMAJ26A、SMAJ28A、SMAJ30A、SMAJ33A、SMAJ36A、SMAJ40A、SMAJ43A、SMAJ45A、SMAJ48A、SMAJ51A、SMAJ54A、SMAJ58A、SMAJ60A、SMAJ64A、SMAJ70A、SMAJ75A、SMAJ78A、SMAJ80A、SMAJ85A、SMAJ90A、SMAJ100A、SMAJ110A、SMAJ120A、SMAJ130A、SMAJ140A、SMAJ150A、SMAJ160A、SMAJ170A、SMAJ180A、SMAJ190A、SMAJ200A、SMAJ220A、SMAJ250A、SMAJ300A、SMAJ350A、SMAJ400A、SMAJ440A;

雙向SMAJ系列TVS:SMAJ5.0CA、SMAJ6.0CA、SMAJ6.5CA、SMAJ7.0CA、SMAJ7.5CA、SMAJ8.0CA、SMAJ8.5CA、SMAJ9.0CA、SMAJ10CA、SMAJ11CA、SMAJ12CA、SMAJ13CA、SMAJ14CA、SMAJ15CA、SMAJ16CA、SMAJ17CA、SMAJ18CA、SMAJ19CA、SMAJ20CA、SMAJ22CA、SMAJ24CA、SMAJ26CA、SMAJ28CA、SMAJ30CA、SMAJ33CA、SMAJ36CA、SMAJ40CA、SMAJ43CA、SMAJ45CA、SMAJ48CA、SMAJ51CA、SMAJ54CA、SMAJ58CA、SMAJ60CA、SMAJ64CA、SMAJ70CA、SMAJ75CA、SMAJ78CA、SMAJ80CA、SMAJ85CA、SMAJ90CA、SMAJ100CA、SMAJ110CA、SMAJ120CA、SMAJ130CA、SMAJ140CA、SMAJ150CA、SMAJ160CA、SMAJ170CA、SMAJ180CA、SMAJ190CA、SMAJ200CA、SMAJ220CA、SMAJ250CA、SMAJ300CA、SMAJ350CA、SMAJ400CA、SMAJ440CA。
