5KP30A單向TVS和5KP30CA雙向TVS
發表日期：2021-12-21瀏覽：1012
來自成都的客戶咨詢：“我司有個16線激光雷達項目，其電源線路需要一款反向工作電壓30V、擊穿電壓范圍33.3V、封裝形式P600（R-6）、吸收功率5000W的TVS管，請問是否有合適型號推薦？”根據客戶的描述，不可否認，客戶對于項目電路保護需求非常地明確、清晰，查詢東沃電子TVS二極管產品手冊，快速鎖定物料料號：5KP30A和5KP30CA！
5KP30A和5KP30CA是大功率5KP系列瞬態抑制TVS二極管，它們之間的區別在于5KP30A是單向TVS，焊接時需要區分正負極性；5KP30CA是雙向TVS，焊接時無需區分正負極性。一般而言，單向TVS用在直流，雙向TVS用在交流。關于單向TVS管5KP30A和雙向TVS管5KP30CA特性和參數如下：
1）5KP30A和5KP30CA瞬態TVS二極管特性
? 10×1000μs波形時的峰值脈沖功率為5000W，重復頻率（工作循環）:0.01%? 快速響應時間: 從0伏特至VBR最小值通常小于1.0ps
? 工作電壓高于10V時，漏電流小于2μA
? 玻璃鈍化結
? 出色的箝位能力
? 增量浪涌電阻較低
? 可保證高溫焊接: 265°C/10秒/引線長度：0.375英寸（9.5毫米），張力：51磅（2.3公斤）
? 啞光無鉛鍍錫
? 無鹵素，符合RoHS標準
? 最高溫度系數ΔVBR = 0.1% x VBR@25°C
? 封裝已獲UL易燃性分級94V-O認證

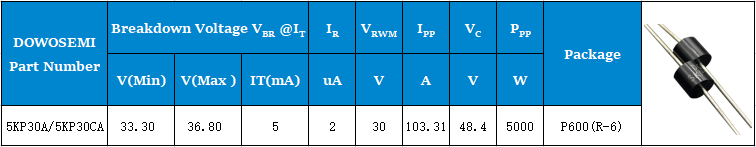

2）5KP30A和5KP30CA瞬態二極管參數：
工作電壓：30V擊穿電壓：33.3V-36.8V
鉗位電壓：48.4V
峰值脈沖功率：5000W
峰值脈沖電流：103.31A
漏電流：2uA
封裝形式：P600（P6）
想了解更多有關5KP30A和5KP30CA瞬態抑制二極管，詳見品牌東沃（DOWO）“TVS-5KP Series Datasheets”產品手冊，您想知道的都在這里！
