LCD模塊即LCD顯示模組，是指將玻璃和LCD驅動器集成到一起的LCD顯示產品，為用戶提供了一個標準的LCD顯示驅動接口，用戶可以按照接口（有4位、8位、VGA等不同類型）要求進行操作來控制LCD正確顯示。眾所知周，電子產品對于靜電防護要求都比較高。LCD液晶顯示屏對于靜電尤其地敏感，容易導致LCD顯示屏失效。為此，專業有實力的LCD液晶顯示屏廠家不管是在生產制造工藝還是靜電防護方案方面，都做得很優秀。那么，如何為LCD模塊保駕護航呢？

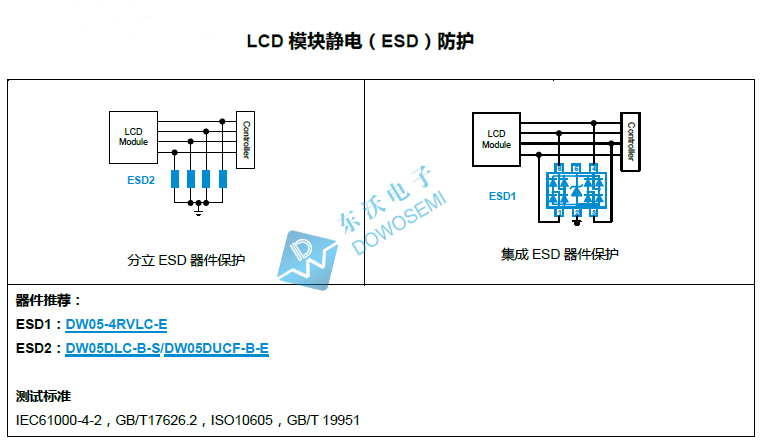

接下來，國產ESD靜電保護二極管廠商東沃電子DOWOSEMI為大家分享：LCD模塊液晶屏ESD靜電保護設計方案圖，具體如下：

從圖中可以看出，方案從分立ESD靜電保護器件和集成ESD靜電保護器件兩方面來設計保護方案，方案可通過IEC61000-4-2、GB/T17626.2、ISO10605、GB/T 19951測試標準。ESD二極管保護器件具體選型，如下：

ESD1：DW05-4RVLC-E
工作電壓：5V
擊穿電壓：6V
鉗位電壓：12V
峰值脈沖電流：4A
峰值脈沖功率：60W
結電容：0.5pF
漏電流：5uA
封裝形式：SOT-23-6L

ESD2：DW05DLC-B-S

工作電壓：5V
擊穿電壓：6V
鉗位電壓：18.3V
峰值脈沖電流：17A
峰值脈沖功率：350W
結電容：1.35pF
漏電流：1uA
封裝形式：SOD-323

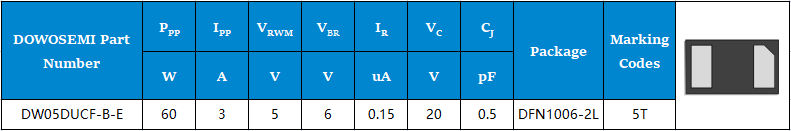

DW05DUCF-B-E

工作電壓：5V
擊穿電壓：6V
鉗位電壓：20V
峰值脈沖電流：3A
峰值脈沖功率：60W
結電容：0.5pF
漏電流：0.15uA
封裝形式：DFN1006-2L

查看DW05-4RVLC-E/DW05DLC-B-S/DW05DUCF-B-E規格書會發現，它們的工作電壓都是5V，最小擊穿電壓都是6V，不同的是鉗位電壓、電流、功率和封裝形式，具體參數詳情，詳見對應型號ESD二極管產品手冊，詳情咨詢東沃產品經理：137 5773 6996（微信同號）余經理
