S端子，英文全稱Separate Video，也稱為SUPER VIDEO，是一種五芯接口，由兩路視頻亮度信號、兩路視頻色度信號和一路公共屏蔽地線工五條芯線組成的。S-Video接口是將視頻數據分成兩個單獨信號（光亮度和色度）進行發送的模擬信號，不像復合視頻信號是將所有信號打包成一個整體進行發送。既然是數據信號的傳輸，那么，在傳輸過程中，極其容易受到靜電的干擾，影響信號的傳輸甚至失效。

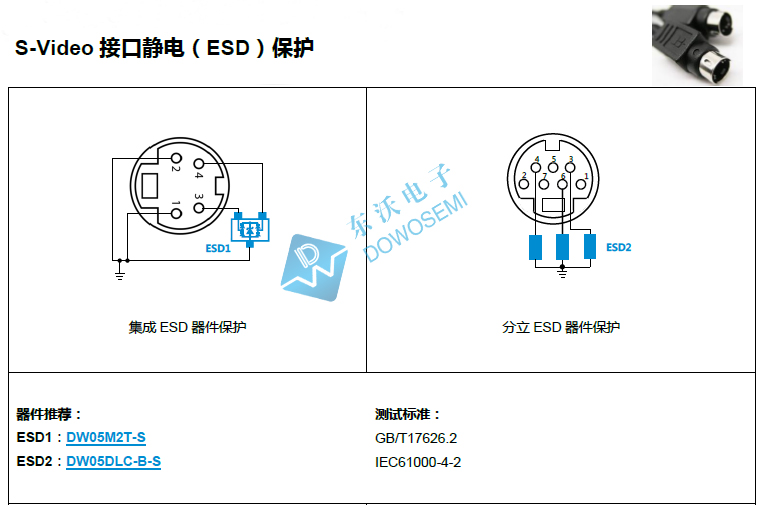

為此，S-Video端子靜電ESD保護是非常有必要的，也是新老電子工程師需要考慮的。那么，如何選用ESD靜電保護二極管為S-Video接口護航呢？接下來，分享下東沃電子DOWOSEMI設計的S-Video接口靜電ESD保護設計圖，如下：

從圖中可以看出，S-Video接口靜電ESD保護設計圖從集成ESD器件和分離ESD器件兩方面設計的并選型，符合GB/T17626.2、IEC61000-4-2測試標準。推薦使用的ESD二極管型號：

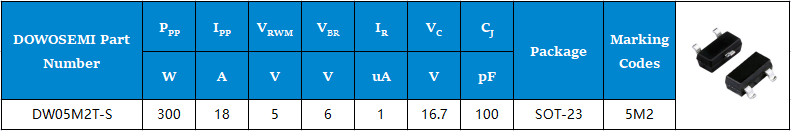

ESD1：DW05M2T-S

封裝形式：SOT-23
峰值脈沖功率：300W
峰值脈沖電流：18A
工作電壓：5V
最小擊穿電壓：6V
鉗位電壓：16.7V
結電容：100pF
絲印符號：5M2

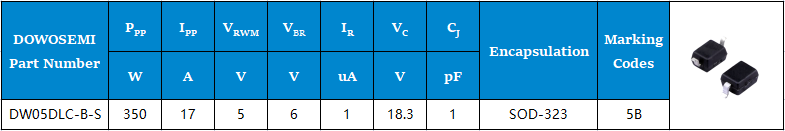

ESD2：DW05DLC-B-S

封裝形式：SOD-323
峰值脈沖功率：360W
峰值脈沖電流：17A
工作電壓：5V
最小擊穿電壓：6V
鉗位電壓：18.3V&nbsp
絲印符號：5B
