昨日，來自深圳的客戶向東沃電子DOWOSEMI詢問：“SCART接口上用什么型號的ESD二極管？該怎么選型？”SCART接口是通訊接口中的一種，東沃電子FAE工程師之前向大家科普過RS485通訊接口、CAN Bus總線、LIN總線、USB3.0接口、HDMI接口、RJ45接口、千兆以太網POE接口等靜電（ESD）保護設計方案。那么，關于SCART接口靜電ESD方案，該如何設計保護方案呢？該選用什么型號的ESD二極管為SCART接口安全保駕護航呢？

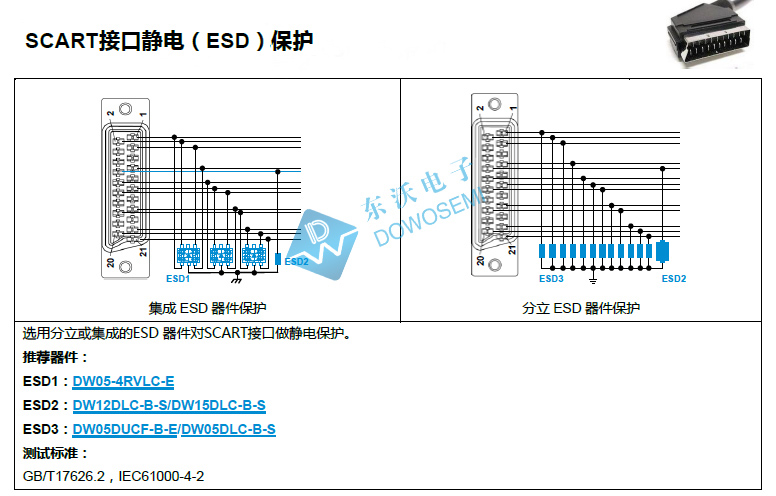

SyndicatdesConstructeursd'AppareilsRadiorécepteursetTéléviseurs，縮寫SCART，其接口是一種具有輸出和輸入功能且支持三種視頻信號格式（CVBS、YC、RGB）的專用音視頻接口。在國內，SCART接口主要應用于測試方面，比如機頂盒測試、DVD測試等會用到SCART接口的圖文功能。音視頻數據傳輸過程中，極其容易受到靜電的干擾。為此，在SCART接口中，電子工程師常會選用ESD靜電保護二極管為其安全護航。東沃電子設計的SCART接口靜電（ESD）保護方案圖及ESD二極管選型，如下圖：

從圖中可以看出，選用了分立或集成的ESD靜電保護器件對SCART接口進行靜電保護，滿足GB/T17626.2和IEC61000-4-2測試標準。東沃電子FAE工程師推薦使用的ESD靜電保護器件如下：

ESD1：DW05-4RVLC-E

封裝形式：SOT-23-6L
峰值脈沖功率：60W
峰值脈沖電流：4A
工作電壓：5V
最小擊穿電壓：6V
鉗位電壓：12V
結電容：0.5pF
絲印符號：V5L

ESD2：DW12DLC-B-S

封裝形式：SOD-323
峰值脈沖功率：350W
峰值脈沖電流：11A
工作電壓：12V
最小擊穿電壓：13.3V
鉗位電壓：28.6V
結電容：1pF
絲印符號：AB

DW15DLC-B-S

封裝形式：SOD-323
峰值脈沖功率：400W
峰值脈沖電流：10A
工作電壓：15V
最小擊穿電壓：16.7V
鉗位電壓40V
結電容1pF
絲印符號：BB

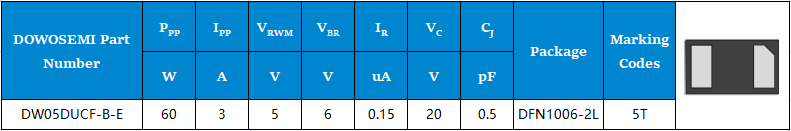

ESD3：DW05DUCF-B-E

封裝形式：DFN1006-2L
峰值脈沖功率：60W
峰值脈沖電流：3A
工作電壓：5V
最小擊穿電壓：6V
鉗位電壓：20V
結電容：0.5pF
絲印符號：5T

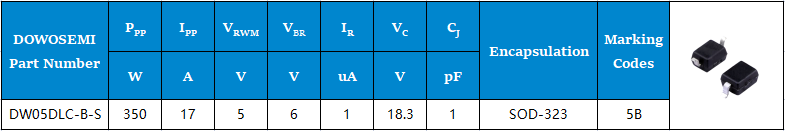

DW05DLC-B-S

封裝形式：SOD-323
峰值脈沖功率：350W
峰值脈沖電流：17A
工作電壓：5V
最小擊穿電壓：6V
鉗位電壓：18.3V
結電容：1pF
絲印符號：5B

想了解更多有關SCART接口靜電保護方案及ESD二極管選型、型號、參數、樣品、價格等方面信息，可直接咨詢東沃電子產品經理：137 5773 6996（微信同號）余經理
