SD卡是一種基于半導體快閃記憶器的新一代記憶設備，具有體積小、數據傳輸速度快、可熱插拔等特性，廣泛應用于便攜式裝置中，如數碼相機、手機、平板電腦、多媒體播放器、汽車電子SD卡等產品中。然而，由于SD卡集成度非常高，比較脆弱，很容易受到靜電的損害導致數據缺失。為此，為了實現SD卡數據高傳輸率并避免數據缺失的現象，SD靜電保護不容忽視。那么，關鍵問題了，如何設計SD卡靜電保護方案呢？如何選用ESD二極管為SD卡靜電保護護航呢？

之前，電路保護器件廠家東沃電子DOWOSEMI科普過SD卡的靜電保護方案，接下來要分享的是另外一種SD卡靜電保護設計方案，如下圖所示：

從圖中可以看出，SD卡靜電保護方案從分立ESD器件和集成ESD器件兩方面設計方案，符合IEC61000-4-2、GB/T17626.2、ISO10605、GB/T 19951測試標準。

1）SD卡分立ESD器件保護及ESD二極管選型

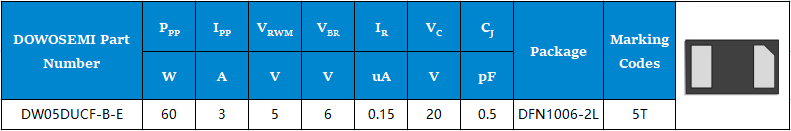

DW05DUCF-B-E

工作電壓：5V
擊穿電壓：6V
鉗位電壓：20V
峰值脈沖電流：3A
峰值脈沖功率：60W
結電容：0.5pF
封裝形式：DFN1006-2L
絲印標識：5T

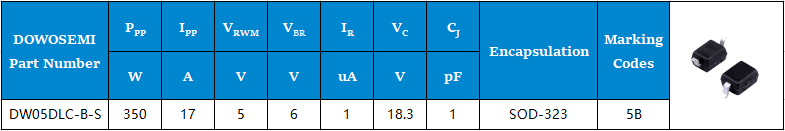

DW05DLC-B-S

工作電壓：5V
擊穿電壓：6V
鉗位電壓：18.3V
峰值脈沖電流：17A
峰值脈沖功率：350W
結電容：1pF
封裝形式：SOD-323
絲印標識：5B

2）SD卡集成ESD器件保護及ESD二極管選型

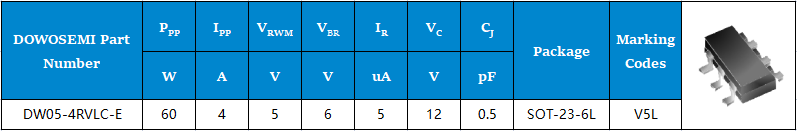

DW05-4RVLC-E

工作電壓：5V
擊穿電壓：6V
鉗位電壓：12V
峰值脈沖電流：4A
峰值脈沖功率：60W
結電容：0.5pF
封裝形式：SOT-23-6L
絲印標識：V5L

具體參數詳情，可直接向東沃電子DOWOSEMI要產品手冊。想了解更多有關通信接口靜電保護方案、ESD二極管應用、選型、參數、樣品、現貨、價格等信息，可直接咨詢東沃電子PM：136 7581 6901（微信同號）朱經理。
