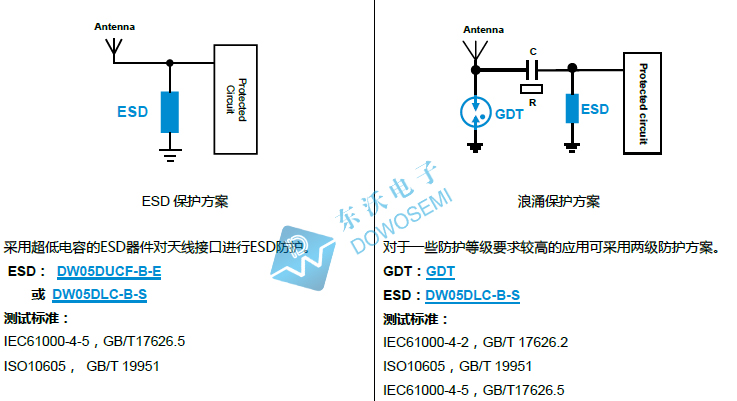

RF接口，無線電射頻接口，是目前家庭有線電視采用的接口模式。RF天線接口的成像原理是將視頻信號和音頻信號相混合編碼后輸出，在顯示設備內部進行一系列分離/解碼的過程輸出成像。新老電子工程師都是知道，RF天線接口需要進行靜電浪涌防護。那么，如何為RF天線接口安全保駕護航呢？接下來，電路保護器件廠商及保護方案服務提供商東沃電子分享：RF天線接口靜電浪涌保護方案，如下圖：

從方案中可以看出，左邊的ESD方案選用了超低電容的ESD靜電保護二極管DW05DUCF-B-E或DW05DLC-B-S對RF天線接口進行了ESD靜電防護，低結電容，保證信號的傳輸，接觸放電30KV，空氣放電30KV，滿足IEC61000-4-5、GB/T17626.5、ISO10605、GB/T 19951測試標準。方案右邊是RF天線接口浪涌保護方案，適合對防護等級要求較高的應用，采用兩級防護方案，在前端放置陶瓷氣體放電管，后級采用ESD二極管DW05DLC-B-S，能夠滿足IEC61000-4-2、GB/T 17626.2、ISO10605、GB/T 19951、IEC61000-4-5、GB/T17626.5。

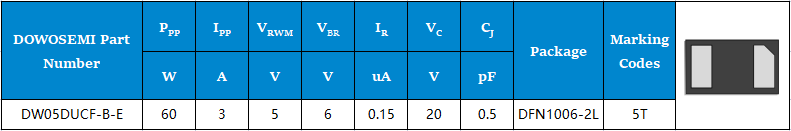

ESD保護管DW05DUCF-B-E參數

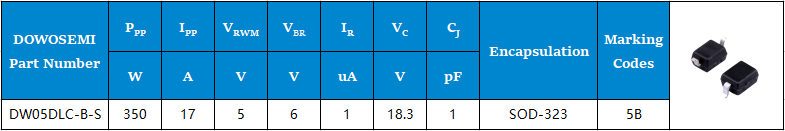

ESD保護管DW05DLC-B-S參數

有關ESD二極管DW05DUCF-B-E、DW05DLC-B-S具體參數，詳見對應的產品手冊，可向東沃電子免費索??！想了解更多有關通信接口保護方案、樣品申請、電路保護器件產品咨詢，可直接聯系：136 7581 6901（微信同號）朱經理
