24V電壓ESD二極管在通信接口是比較常用的靜電保護器件，比如CAN BUS總線靜電保護元器件有：PESD1CAN、PESD2CAN、DW24M2T-B-S或HDW24M2T-B-S；在LIN總線靜電保護中會用到ESD二極管DW24D-B-S等等。這些料的共同點：工作電壓都是24V。當然3V、3.3V、5V、8V、12V、15V、36V等TVS瞬態抑制二極管陣列在實際應用中，也是很常用的，不同的通訊接口保護需求和測試條件，所選用的ESD靜電保護二極管型號也是有差異的。

那么，在實際應用，24V電壓ESD靜電保護二極管常用型號有哪些呢？以東沃電子供應的ESD二極管為例，常用型號有：

1）SOD-323封裝：DW24DLC-B-S、DW24D-B-AT-S、DW24D-B-S、DW24D-S、DW24D3BC-B-E;
2）SOD-523封裝：DW24D5-E、DW24D5-B-E;
3）SOT-23封裝：HDW24M2T-B-S、NUP2105L、DW24M2T-B-S、DW24M2T-B-AT-S、PESD1CAN、PESD2CAN、DW24M2T-S、DW24L-S;
4）DFN1006-2L封裝：DW24DF-B-E;

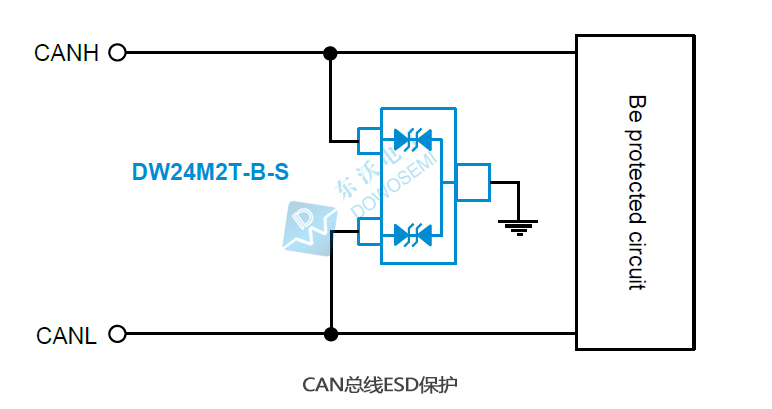

DW24M2T-B-S二極管參數及應用

封裝形式：SOT-23封裝
工作電壓：24V
擊穿電壓：26.2V
鉗位電壓：40V
結電容：30pF
峰值脈沖電流：6.5A
峰值脈沖功率：350W
絲印標識：D24
數量信息：3000片/盤
IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)
IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000-4-5 (Lightning) 6.5A (8/20μs)
Applications: Automotive Networks, Control & Monitoring Systems, Portable Electronics, Set-Top Box, Servers, Notebook, and Desktop PC, Wireless Bus Protection;

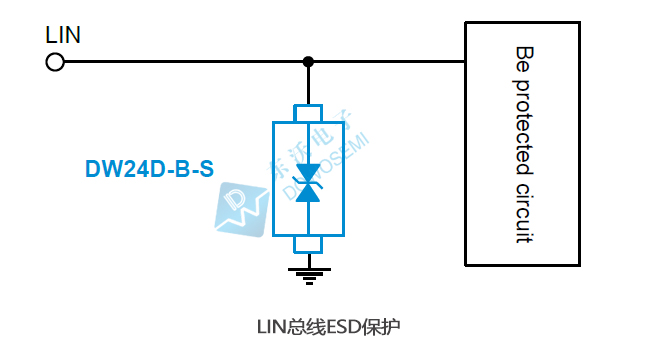

DW24D-B-S二極管參數及應用

封裝形式：SOD-323封裝
工作電壓：24V
擊穿電壓：26.7V
鉗位電壓：47V
結電容：25pF
峰值脈沖電流：8A
峰值脈沖功率：500W
絲印標識：24B
數量信息：3000片/盤
IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)
IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000-4-5 (Lightning) 8A (8/20μs)
Applications: Laptop Computers, Cellular Phones, Digital Cameras, Personal Digital Assistants (PDAs);

不同型號的ESD二極管，都有相對應的產品手冊，參數應用詳情，詳見對應產品規格書，有關靜電保護方案設計、器件選型、EMC測試服務、樣品申請，可直接咨詢東沃電子：136 7581 6901（微信同號）朱經理
