汽車產品常用的TVS二極管

發表日期:2021-09-01瀏覽:934

對于從事汽車電子產品的企業來說,汽車電子產品的過電壓、過電流、防浪涌保護措施是必不可缺少的。甚至有些要求高的汽車電子產品,還需要過ISO 16750-2和ISO 7637-2測試,比如汽車電源系統、照明、電機、座椅、車門窗、數字I/O、模擬I/O、開關/按鍵等產品。不同的汽車電子產品,過的測試條件要求不一樣,選型也就不一樣。為此,當有客戶前來東沃電子詢保護方案時,都需要詳細了解客戶的產品電路情況、測試要求和保護需求,才能夠“對癥下藥”!那么,在汽車電子產品中,會常用到哪些TVS二極管呢?


· RJ45接口保護用TVS:DW03DLC-B-S,測試標準ISO 10605-2、IEC 61000-4-2;

· 電源線保護用TVS:測試標準ISO7637-2 波形1/2a/2b/3a/3b/5a/5b

1)12V系統:SMBJ24CA、SMCJ24CA、SMDJ24CA、SM8S24A;

2)24V系統:SMBJ36CA、SMCJ36CA、SMDJ36CA、SM8S36A;

· CAN BUS保護用TVS:HDW24M2T-B,測試標準ISO 10605-2、IEC 61000-4-2;

· LIN BUS保護用TVS:DWESD1LIN,測試標準ISO 10605-2、IEC 61000-4-2;

· RF接口保護用TVS:DW05DLC-B-S,測試標準ISO 10605-2、IEC 61000-4-2;

· SD卡保護用TVS:DW05-4RVLC-E,測試標準ISO 10605-2、IEC 61000-4-2;

· SIM卡保護用TVS:DW05DLC-B-S、DW05-4RVLC-E,測試標準ISO 10605-2、IEC 61000-4-2;

· HDMI接口ESD保護用TVS:DW05DUCF-B-E、DW05-4R2P-S,測試標準ISO 10605-2、IEC 61000-4-2;

·  USB2.0接口ESD保護用TVS:DW05R-E、DW05DLC-B-S、DW05-4RVLC-E,測試標準ISO 10605-2、IEC 61000-4-2;

· USB3.0接口ESD保護用TVS:DW05DUCF-B-E,測試標準ISO 10605-2、IEC 61000-4-2;

· 電池管理系統產品用TVS:SM8S22A、SM712、5.0SMDJ90CA、SMDJ85CA、PESD2CAN;

·  汽車電源產品用TVS:5KP24CA、5KP36CA、SM8S24CA、5.0SMDJ36CA、SM8S24A、SM8S36A;

· 車載網絡產品用TVS:SM8S22A、SMBJ22A;

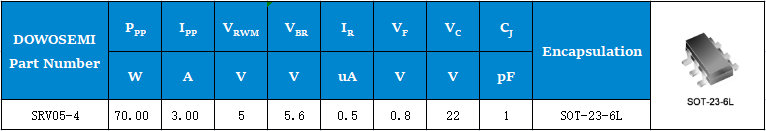

· T-BOX產品用TVS:SMDJ28CA、5.0SMDJ20CA、SRV05-4;


· 倒車雷達影像產品用TVS:SM712、SM6S20A;

· 車燈產品用TVS:SMF4L24CA、SM8S24A;

· 門窗雨刷座椅控制系統產品用TVS:SMBJ22A、SMDJ24CA;

· 汽車空調系統產品用TVS:SM8S36A、SM6S22A、SM6S24A;

· 汽車儀表產品用TVS:SMCJ36CA、SMCJ24CA、SM6S22A、SM8S36A;

· 多媒體GPS產品用TVS:DW03D5-B-E、DW05D5-B-E、SRV05-4、DW05L-S;

· ADAS產品用TVS:PESD2CAN、SM8S24A;

· 胎壓監測系統產品用TVS:SM8S22A、SM6S22A、SMBJ22A;

……

以上列舉的只是部分汽車電子產品上常用的TVS二極管型號,具體方案還需要具體選型。想了解更多有關汽車電子產品的保護方案及選型,可直接聯系東沃電子產品經理:136 7581 6901(微信同號)朱經理
