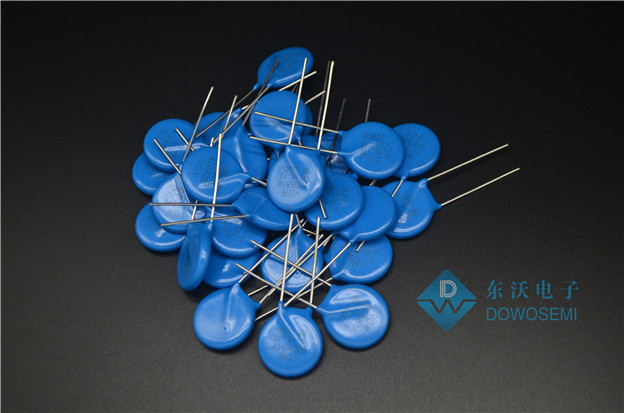

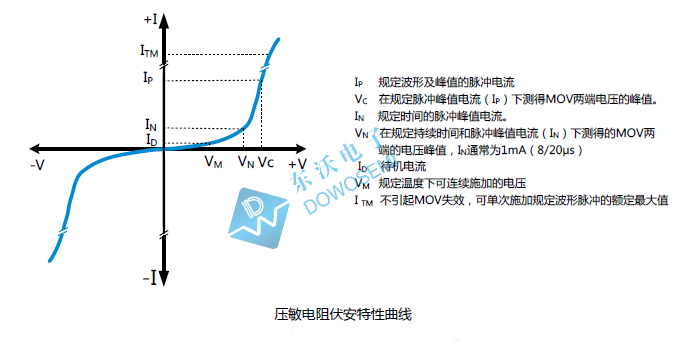

壓敏電阻MOV有貼片壓敏電阻和直插壓敏電阻之分，直插壓敏電阻也就是常說的金屬氧化物壓敏電阻，根據封裝分類，有：05D、07D、10D、14D、20D、25D。那么，壓敏電阻是怎么工作的呢？壓敏電阻MOV具有對稱的伏安特性曲線，在實際應用過程中，一般并聯在電路中。電路正常工作時，壓敏電阻處于高阻狀態，不影響電路的正常工作。當電路中有異常瞬時過電壓流過并達到導通電壓時，MOV由高阻狀態轉為低阻狀態，泄放異常瞬時過電壓導致的瞬時過電流，把異常瞬態過電壓鉗位在一個安全的水平，從而保護后級電路免受異常瞬時過電壓的損壞。接下來，重點要詳述的是05D系列壓敏電阻，從特性、應用、型號等方面詳細闡述。

05D系列壓敏電阻特性

· Wide operating voltage (V0.1mA) range from 18V to 751V.
· Fast responding to transient over-voltage.
· Large absorbing transient energy capability.
· Low clamping ratio and no follow-on current.
· Meets MSL level 1, per J-STD-020.
· Safety number: CUL- E317616  VDE- 40028836  CQC-12001076477  ISO 9001-2018.
· Coating (Epoxy Resin): Flame-Retardant to UL 94 V-0.
· Insulation Resistance: > 100M Ω.

05D系列壓敏電阻應用

· 晶體管，二極管，集成電路，可控硅或可控硅半導體保護；
· 消費類電子產品的浪涌保護；
· 工業電子產品的浪涌保護；
· 電子家電、燃?xì)狻⑹碗娖鞯睦擞勘Ｗo(hù)；
· 繼電器和電磁閥浪涌保護；

05D系列壓敏電阻型號

標準系列壓敏電阻：05D180L、05D220K、05D270K、05D330K、05D390K、05D470K、05D560K、05D680K、05D820K、05D101K、05D121K、05D151K、05D181K、05D201K、05D221K、05D241K、05D271K、05D301K、05D331K、05D361K、05D391K、05D431K、05D471K、05D511K、05D561K、05D621K、05D681K、05D751K；

高浪涌系列壓敏電阻：05D180LJ、05D220KJ、05D270KJ、05D330KJ、05D390KJ、05D470KJ、05D560KJ、05D680KJ、05D820KJ、05D101KJ、05D121KJ、05D151KJ、05D181KJ、05D201KJ、05D221KJ、05D241KJ、05D271KJ、05D301KJ、05D331KJ、05D361KJ、05D391KJ、05D431KJ、05D471KJ、05D511KJ、05D561KJ、05D621KJ、05D681KJ、05D751KJ；

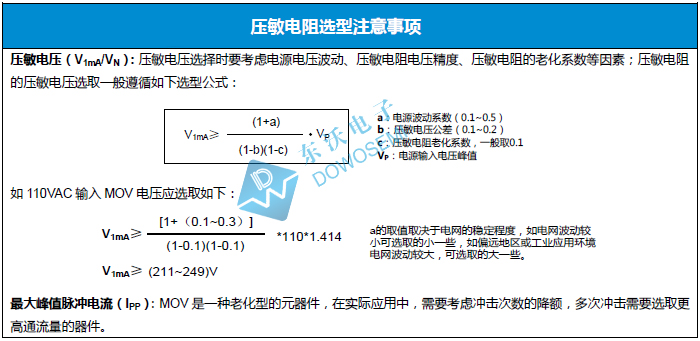

壓敏電阻具有高浪涌吸收能力、單體通流量可達幾百安培至幾十千安培、響應速度ns秒級、電壓范圍18V-1800V。但是由于其寄生電容比較大，不適合在高頻信號系統中使用。在實際應用中，為了提高M(jìn)OV的可靠性，一般會搭配陶瓷氣體放電管或玻璃氣體放電管一起使用，減緩壓敏電阻的老化。具體選用什么型號的壓敏電阻，還需要根據電路情況和保護需求來選擇。壓敏電阻選型，東沃電子DOWOSEMI專業可靠！
