600W貼片TVS二極管SMBJ系列,工作電壓5V-440V
發表日期:2021-07-28瀏覽:1043
TVS瞬態(變)抑制二極管的功率從200W到30000W,甚至更高。之前科普過200W和400W小功率的TVS二極管型號,很多客戶表示看完瞬間茅塞頓開,希望東沃電子能科普更多有關TVS二極管相關的知識。為此,為了不辜負廣大新老客戶的期望,東沃電子一直在路上。前幾天,一位深圳客戶來詢料:600W貼片TVS二極管,工作電壓33V,單向,根據客戶的需求,可快速鎖定物料:SMBJ33A、SMA6J33A、TPSMBJ33A,其中TPSMBJ33A是車規級TVS,SMB封裝;SMA6J33A是SMA封裝,比較少用;SMBJ33A是常用TVS二極管型號之一,SMB封裝,具體選用哪款料號,則需要根據預算(價格)、交期、是否有現貨等多方面因素選擇。
600W貼片TVS二極管,根據東沃電子TVS產品手冊查詢可知,有三個系列:SMBJ系列(工作電壓5V-440V)、SMA6J系列(工作電壓5V-58V)、TPSMBJ系列(工作電壓11V-170V)。接下來,重點要講解的是600W貼片TVS瞬態(變)抑制二極管SMBJ系列,具體型號有哪些呢?
1)單向(Uni):SMBJ5.0A(5V、絲印KE)、SMBJ6.0A(6V、絲印KG)、SMBJ6.5A(6.5V、絲印KK)、SMBJ7.0A(7V、絲印KM)、SMBJ7.5A(7.5V、絲印KP)、SMBJ8.0A(8.0V、絲印KR)、SMBJ8.5A(8.5V、絲印KT)、SMBJ9.0A(9.0V、絲印KV)、SMBJ10A(10V、絲印KX)、SMBJ11A(11V、絲印KZ)、SMBJ12A(12V、絲印LE)、SMBJ13A(13V、絲印LG)、SMBJ14A(14V、絲印LK)、SMBJ15A(15V、絲印LM)、SMBJ16A(16V、絲印LP)、SMBJ17A(17V、絲印LR)、SMBJ18A(18V、絲印LT)、SMBJ19A(19V、絲印LB)、SMBJ20A(20V、絲印LV)、SMBJ22A(22V、絲印LX)、SMBJ24A(24V、絲印LZ)、SMBJ26A(26V、絲印ME)、SMBJ28A(28V、絲印MG)、SMBJ30A(30V、絲印MK)、SMBJ33A(33V、絲印MM)、SMBJ36A(36V、絲印MP)、SMBJ40A(40V、絲印MR)、SMBJ43A(43V、絲印MT)、SMBJ45A(45V、絲印MV)、SMBJ48A(48V、絲印MX)、SMBJ51A(51V、絲印MZ)、SMBJ54A(54V、絲印NE)、SMBJ58A(58V、絲印NG)、SMBJ60A(60V、絲印NK)、SMBJ64A(64V、絲印NM)、SMBJ70A(70V、絲印NP)、SMBJ75A(75V、絲印NR)、SMBJ78A(78V、絲印NT)、SMBJ80A(80V、絲印NB)、SMBJ85A(85V、絲印NV)、SMBJ90A(90V、絲印NX)、SMBJ100A(100V、絲印NZ)、SMBJ110A(110V、絲印PE)、SMBJ120A(120V、絲印PG)、SMBJ130A(130V、絲印PK)、SMBJ140A(140V、絲印PB)、SMBJ150A(150V、絲印PM)、SMBJ160A(160V、絲印PP)、SMBJ170A(170V、絲印PR)、SMBJ180A(180V、絲印PT)、SMBJ190A(190V、絲印PV)、SMBJ200A(200V、絲印PW)、SMBJ220A(220V、絲印PX)、SMBJ250A(250V、絲印PZ)、SMBJ300A(300V、絲印QE)、SMBJ350A(350V、絲印QG)、SMBJ400A(400V、絲印QK)、SMBJ440A(440V、絲印QM)。
2)雙向(Bi):SMBJ5.0CA(5V、絲印AE)、SMBJ6.0CA(6V、絲印AG)、SMBJ6.5CA(6.5V、絲印AK)、SMBJ7.0CA(7V、絲印AM)、SMBJ7.5CA(7.5V、絲印AP)、SMBJ8.0CA(8.0V、絲印AR)、SMBJ8.5CA(8.5V、絲印AT)、SMBJ9.0CA(9.0V、絲印AV)、SMBJ10CA(10V、絲印AX)、SMBJ11CA(11V、絲印AZ)、SMBJ12CA(12V、絲印BE)、SMBJ13CA(13V、絲印BG)、SMBJ14CA(14V、絲印BK)、SMBJ15CA(15V、絲印BM)、SMBJ16CA(16V、絲印BP)、SMBJ17CA(17V、絲印BR)、SMBJ18CA(18V、絲印BT)、SMBJ19CA(19V、絲印BB)、SMBJ20CA(20V、絲印BV)、SMBJ22CA(22V、絲印BX)、SMBJ24CA(24V、絲印BZ)、SMBJ26CA(26V、絲印CE)、SMBJ28CA(28V、絲印CG)、SMBJ30CA(30V、絲印CK)、SMBJ33CA(33V、絲印CM)、SMBJ36CA(36V、絲印CP)、SMBJ40CA(40V、絲印CR)、SMBJ43CA(43V、絲印CT)、SMBJ45CA(45V、絲印CV)、SMBJ48CA(48V、絲印CX)、SMBJ51CA(51V、絲印CZ)、SMBJ54CA(54V、絲印DE)、SMBJ58CA(58V、絲印DG)、SMBJ60CA(60V、絲印DK)、SMBJ64CA(64V、絲印DM)、SMBJ70CA(70V、絲印DP)、SMBJ75CA(75V、絲印DR)、SMBJ78CA(78V、絲印DT)、SMBJ80CA(80V、絲印DB)、SMBJ85CA(85V、絲印DV)、SMBJ90CA(90V、絲印DX)、SMBJ100CA(100V、絲印DZ)、SMBJ110CA(110V、絲印EE)、SMBJ120CA(120V、絲印EG)、SMBJ130CA(130V、絲印EK)、SMBJ140CA(140V、絲印EB)、SMBJ150CA(150V、絲印EM)、SMBJ160CA(160V、絲印EP)、SMBJ170CA(170V、絲印ER)、SMBJ180CA(180V、絲印ET)、SMBJ190CA(190V、絲印EV)、SMBJ200CA(200V、絲印EW)、SMBJ220CA(220V、絲印EX)、SMBJ250CA(250V、絲印EZ)、SMBJ300CA(300V、絲印FE)、SMBJ350CA(350V、絲印FG)、SMBJ400CA(400V、絲印FK)、SMBJ440CA(440V、絲印FM)。

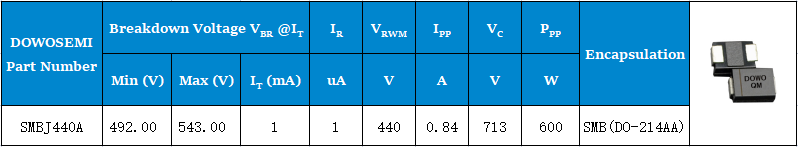

具體型號參數,詳見TVS二極管SMBJ系列產品手冊!
