DFN封裝，相對來說，是一種比較新的表面貼裝封裝工藝。在ESD二極管產品中，DFN封裝很常見，具體封裝有：DFN-2L、DFN-3L、DFN-6L、DFN-8L、DFN-10L、DFN-16L、DFN-18L、DFN0603-2L、DFN0603-D、DFN1006-2L、DFN1610-2L、DFN1610-6L、DFN2010-8L、DFN2020-3L、DFN1.7x1.0-6L、DFN2.6x1.35-10L、DFN2.6x2.6-10L、DFN3.0x2.0-10L、DFN3.8x1.0-9L、DFN4.1x2-10L等等。接下來，重點要分享是DFN-2L封裝的ESD二極管，常用的型號有哪些呢？

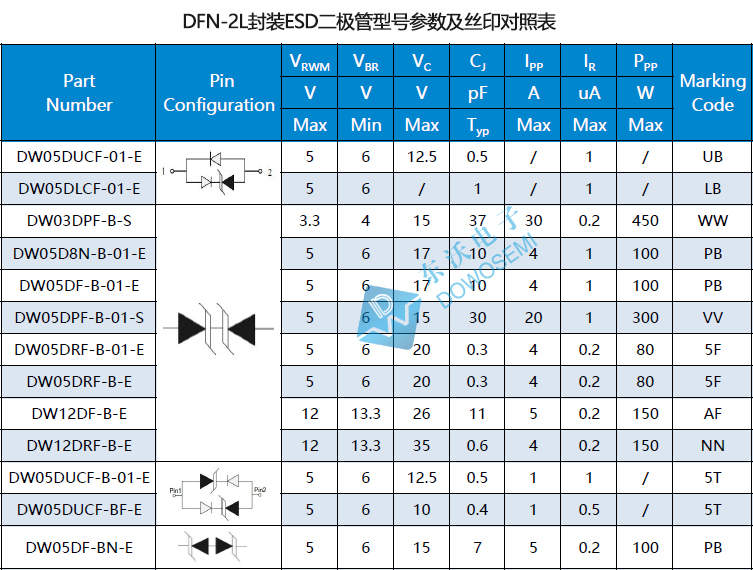

1）DFN-2L封裝ESD型號：DW03DPF-B-S、DW4.5P4NC-S、DW4.5DP-S、DW4.5P4N-S、DW05DUCF-01-E、DW05DUCF-B-01-E、DW05DF-BN-E、DW05DLCF-01-E、DW05D8N-B-01-E、DW05DF-B-01-E、DW05DF-E、DW05DGCF-B-E、DW05DLVF-B-E、DW05DPF-B-01-S、DW05DP-S、DW05DRF-B-01-E、DW05DRF-B-E、DW05DUCF-BF-E、DW05DUCFC-E、DW05DLCF-B-01-E、DW07DP-S、DW07DF-E、DW07P4N-S、DW12DF-B-E、DW12DP-S、DW12P4N-S、DW12DF-01-E、DW12DF-E、DW12DF-S、DW12DRF-B-E、DW15DF-E、DW22P4N-S、DW26P4N-S、DW36DF-E；

2）DFN1006-2L封裝ESD型號：DW3.3DF-B-01-E、DW05DF-BH-E、DW05PGCF-B-E、DW08DF-B-E、DW15PGCF-B-E、DW24DF-B-E；

3）DFN0603-2L封裝ESD型號：DW03DMS-B-E、DW05DGCMS-BH-E、DW05DMS-BH-E、DW05DUCMS-B-E、DW05DLCS-B-01-E；

4）DFN1610-2L封裝ESD型號：DW18DP-S；

具體型號參數和應用，詳見對應的ESD二極管PDF資料產品手冊。ESD二極管主要應用于通信、安防、工業、汽車、消費類產品、智能穿戴設備等電子產品的各類通信接口中，起到靜電保護的作用，典型的應用通信接口保護有：USB2.0接口、USB3.0接口、POE接口、以太網（RJ45）接口、HDMI接口、CAN總線、LIN總線、天線（射頻）接口、按鍵接口、BNC接口、RJ11接口、RS-485/232接口、VGA接口、SIM卡、SD卡、SCART卡、USB-Type接口、DVI接口、LVDS接口等等。具體靜電保護方案設計圖及ESD二極管選型，可隨時咨詢東沃電子產品經理：136 7581 6901（微信同號）朱經理，免費方案設計、EMC測試、器件選型、樣品申請！
