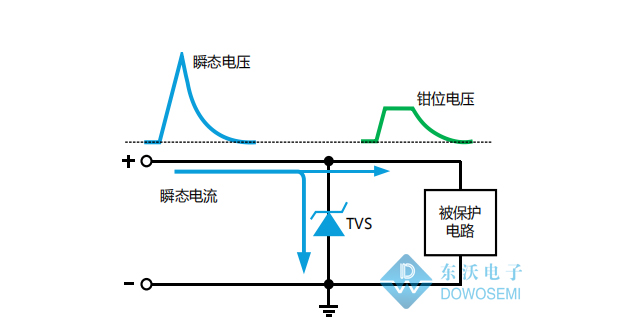

瞬態（電壓）抑制二極管（Transient Voltage Suppressor），簡稱TVS，是一種利用二極管雪崩擊穿原理制成的突波吸收保護器件，應用時并聯在電路中。當瞬態抑制二極管兩端經受瞬間的高能量沖擊時，TVS以極高的速度（P秒級）使其阻抗驟然降低，使其吸收一個大電流，將其兩端間的電壓箝位在一定的數值上，從而保護電路后面的精密元件免受瞬態高能量的沖擊而損壞。瞬態抑制二極管憑瞬態功率大、箝位電壓易控制、優秀的箝位能力、擊穿電壓偏差小、高可靠性、響應速度快等優勢，廣泛應用于數碼產品、汽車工業、通信通訊、智能控制系統等領域。

不同的客戶群體，對于瞬態抑制TVS二極管的需求是不一樣的，大功率小功率、貼片直插、單向雙向、高壓低壓、車規級汽車級、SOD-123封裝SMA封裝等等。不管何種需求的瞬態抑制二極管，TVS二極管廠家東沃電子DOWOSEM都能滿足您的需求，瞬態功率從200W-30000W不等，電壓從3.3V-600V或更高，同時還可根據客戶的需求定制不同要求參數規格的TVS。

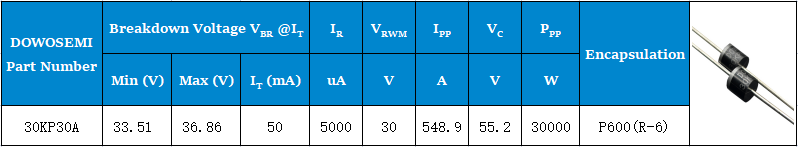

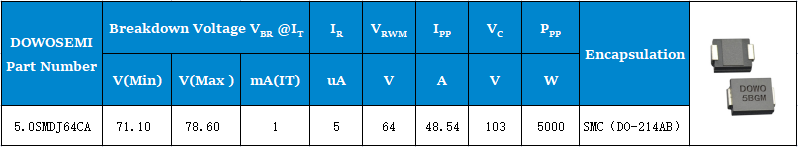

近日有客戶向東沃電子咨詢有關“雙向瞬態抑制二極管的封裝”這個問題。瞬態抑制二極管根據方向可分為單向（Uni）和雙向（Bi），以東沃電子供應的5.0SMDJ64CA和30KP30A為例，尾綴CA是雙向（Bi），尾綴A是單向（Uni），由此可知，5.0SMDJ64CA是雙向TVS，功率5000W，SMC貼片封裝，工作電壓64V；30KP30A是單向TVS，功率30000W，P600（R-6）直插封裝，工作電壓30V。

回到問題，雙向瞬態抑制二極管的封裝形式有哪些呢？雙向TVS封裝有很多種，主要分為兩類：

一、貼片式
1）SOD-123封裝：SMF系列（200W）、TPSMF系列（200W）、SMF4L系列（400W）；
2）SMA（DO-214AC）封裝：SMAJ系列（400W）、P4SMA系列（400W）、TPSMAJ系列（400W）、SMA6J系列（600W）；
3）SMB（DO-214AA）封裝：SMBJ系列（600W）、P6SMB系列（600W）、TPSMBJ系列（600W）、SMB10J系列（1000W）、SACB系列（低電容）；
4）SMC（DO-214AB）封裝：1.5SMC系列（1500W）、SMCJ系列（1500W）、TPSMCJ系列（1500W）、SMDJ系列（3000W）、TPSMDJ系列（3000W）、5.0SMDJ系列（5000W）、TP5.0SMDJ系列（5000W）；
5）DO-218AB封裝：SM5S系列（3600W）、SM6S系列（4600W）、SM8S系列（（6600W））、SM8T系列（6600W）；

二、直插式
1）DO-41封裝：P4KE系列（400W）；
2）DO-15封裝：SA系列（500W）、P6KE系列（600W）、SAC系列（低電容）；
3）DO-201封裝：1.5KE系列（1500W）；
4）R-6（P600）封裝：3KP系列（3000W）、5KP系列（5000W）、LDP系列（6000W）、8KP系列（8000W）、15KP系列（15000W）、20KP系列（20000W）、30KP系列（30000W）；
5）NA封裝：KA系列藍寶寶浪涌抑制器；

具體選用什么封裝什么型號的瞬態抑制二極管，還需要根據電路保護需求和測試條件來選擇，建議在專業的技術指導下選型，瞬態抑制二極管選型熱線：136 7581 6901（微信同號）朱工
