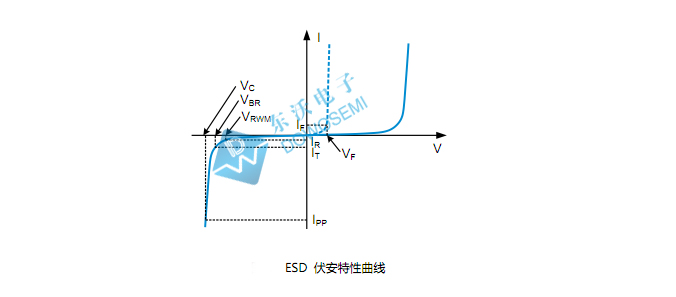

有客戶直接前來東沃電子咨詢“SOT-23封裝TVS二極管”，可見客戶把ESD二極管理解成TVS二極管。ESD二極管，亦稱為TVS瞬態（變）電壓抑制二極管陣列，由此可見，客戶把ESD二極管理解成TVS二極管并不覺得奇怪。ESD二極管的工作原理與TVS二極管類似，都是鉗位型過電壓保護器件，不同的是，ESD二極管一般用于靜電防護及較低浪涌的保護，廣泛應用于通信、安防、工業、汽車、家電、智能穿戴設備等電子產品的通信及I/O等靜電保護，比如：RJ45接口、USB2.0接口、USB type-C、HDMI、CAN總線、LIN總線、天線（射頻）接口、按鍵接口、以太網、RS-485通訊接口、HDMI接口等等。

ESD二極管的工作電壓一般比較低，是根據IC工作電壓設計的，有2.8V、3.3V、5V、7V、12V、15V、24V、36V等等；低結電容，最低可以做到零點pF，在不影響數據通信質量的情況下，能夠滿足高速數據接口的應用；小型化器件、封裝多樣，多種選擇，節約PCB空間。SOT-23封裝，TVS瞬態抑制二極管陣列常用封裝形式之一，型號齊全。

專業的TVS二極管陣列廠家東沃電子DOWOSEMI，供應的SOT-23封裝TVS瞬態抑制二極管陣列型號有：DW2.8LVU-S、DW03M2T-B-S、DW03M2T-S、DW05M2T-B-01-S、DW05M2T-S、DW05LUC-S、DW05M2UC-E、DW05MLC-E、DW05M2T-B-S、DW05L-S、DW712M-S、SM712、PSM712、DW08M2T-S、DW12M2T-B-S、DW12M2T-S、DW12L-S、DW15L-S、DW15M2T-B-S、DW15M2T-S、DW24M2T-B-S、DW24M2T-S、DW24M2T-B-AT-S、HDW24M2T-B-S、DW24L-S、PESD1CAN、PESD2CAN、NUP2105L、DW36M2T-S、DW36M2T-B-S……

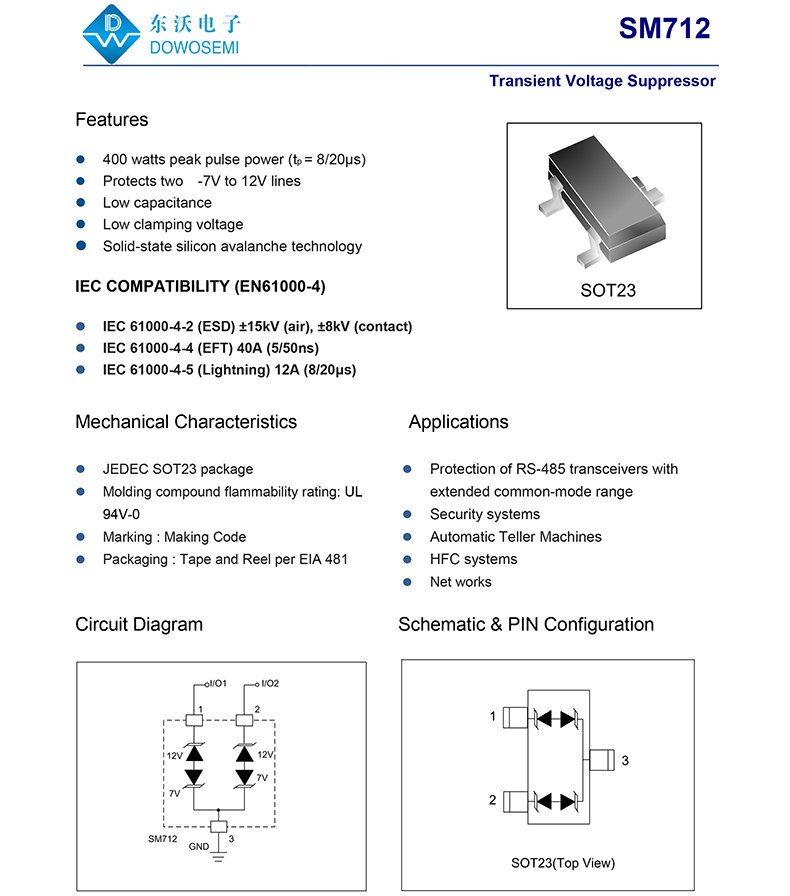

SOT-23封裝ESD二極管型號之一：SM712，RS-485通訊接口專用靜電保護器件，具體參數詳情如下：

· 400 watts peak pulse power (tp = 8/20μs)
· Protects two -7V to 12V lines
· Peak Pulse Current ( tp =8/20μs): 12A
· Reverse Breakdown Voltage: 13.3V/7.5V
· Reverse Leakage Current: 1μA
· Junction Capacitance: 45pF
· Low capacitance
· Low clamping voltage
· Solid-state silicon avalanche technology
· IEC 61000-4-2 (ESD) ±15kV (air), ±8kV (contact)
· IEC 61000-4-4 (EFT) 40A (5/50ns)
· IEC 61000-4-5 (Lightning) 12A (8/20μs)
