便攜式電子產品已成為了移動生活中的必需品，由于便攜式電子產品要頻繁地與人體接觸，同時產品內的IC大多采用先進的半導體工藝技術，所使用的組件、很容易受到靜電的沖擊和損壞。為此，在靜電保護方案設計中，需要用到低電容ESD靜電保護器件為便攜式電子產品保駕護航。那么，針對便攜式電子產品的靜電防護，該選用什么樣的ESD靜電保護二極管呢？

1）結電容要低：在通訊端口靜電防護方案設計中，尤其要關注ESD靜電保護器件的寄生電容，結電容選取過大，信號容易受到干擾。舉個例子，應用在天線上的ESD靜電保護器件，必須考慮到天線上使用的頻段及不同頻段所能接受的最小寄生電容值，一般來說，應用在天線上的ESD保護二極管，其結電容值要求小于1pF，甚至更低。

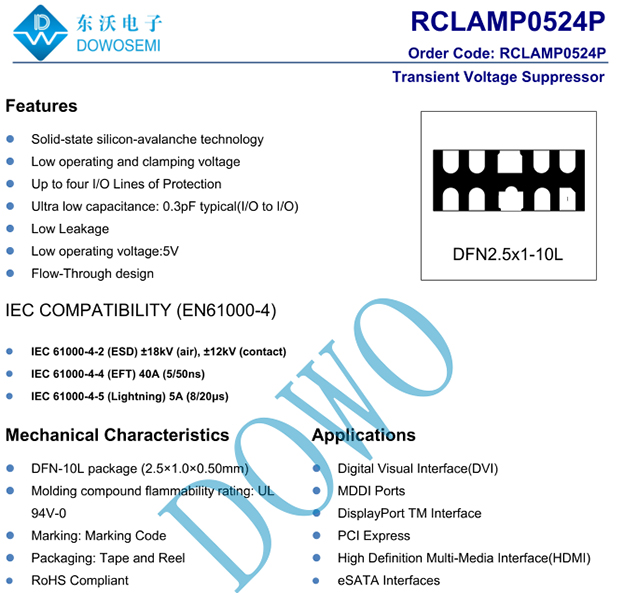

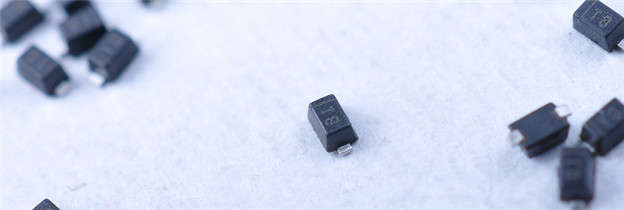

2）封裝尺寸要低：便攜電子產品輕薄小巧、易于攜帶，為此，在選用ESD靜電保護器件時，要求封裝尺寸足夠小，這樣才能達到PCB設計上兼具高集成度及高度可擴展的優勢。

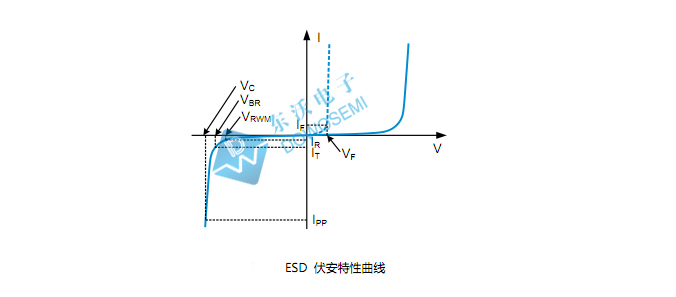

4）鉗位電壓要低：ESD靜電二極管的鉗位電壓要足夠低，這樣不僅能夠避免電路免受靜電放電的沖擊造成永久的損傷，同時還能夠確保信號傳輸不受到ESD靜電的干擾。

5）最大工作電壓及單雙向的選擇：信號上下擺動的最高和最低電壓需要考慮到，以免受到信號的影響。比如，手機中的天線，信號最高電壓會超過10V，最低電壓會低于0V，為此需要選用該信號電壓的雙向ESD保護二極管。GPS中的天線，信號最高電壓小于5V，最低電壓不會低于0V，可以選用5V的單向ESD保護二極管。具體方案和元件型號，可咨詢保護元件廠家東沃電子DOWOSEMI。

6）符合IEC 61000-4-2標準：ESD靜電保護二極管必須要能夠承受IEC 61000-4-2接觸放電8KV的ESD沖擊。

ESD二極管廠家東沃電子DOWOSEMI擁有全面、先進的ESD靜電防護設計方案，針對便攜式電子產品，研發、生產出一系列小封裝、低電容ESD靜電保護器件，可滿足便攜式電子產品的輕薄小巧對組件封裝的嚴格要求。同時，隨著對便攜式電子產品的質量要求越來越高，ESD靜電保護器件的鉗位電壓也設計地越來越低，東沃電子也將會持續研發出更完美的ESD靜電保護器件來滿足便攜式產品的靜電防護要求。更多有關便攜式產品靜電防護設計方案和元件選型，可隨時咨詢東沃電子產品經理：136 7581 6901（微信同號）朱經理！??！
