SRV05-4低結電容ESD靜電保護器詳解
發表日期:2021-06-01瀏覽:1388
ESD靜電保護器,也就是行業人常說的ESD靜電保護二極管、ESD二極管、ESD、靜電保護器件、TVS二極管陣列、瞬態抑制二極管陣列等等。一般來說,TVS二極管用于電源端口過電壓防浪涌防護,用在第二級防護中;ESD靜電保護器用于通信端口防靜電放電防護,由于ESD保護二極管具有很好的鉗位能力、低電容、低電壓、低漏電流、PS秒級響應速度等優勢,非常適合用在有限空間的電路板上做靜電防護。

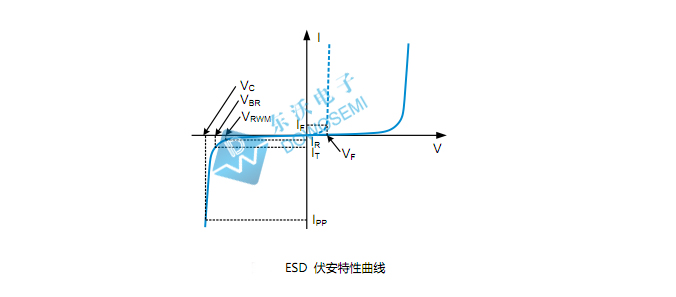

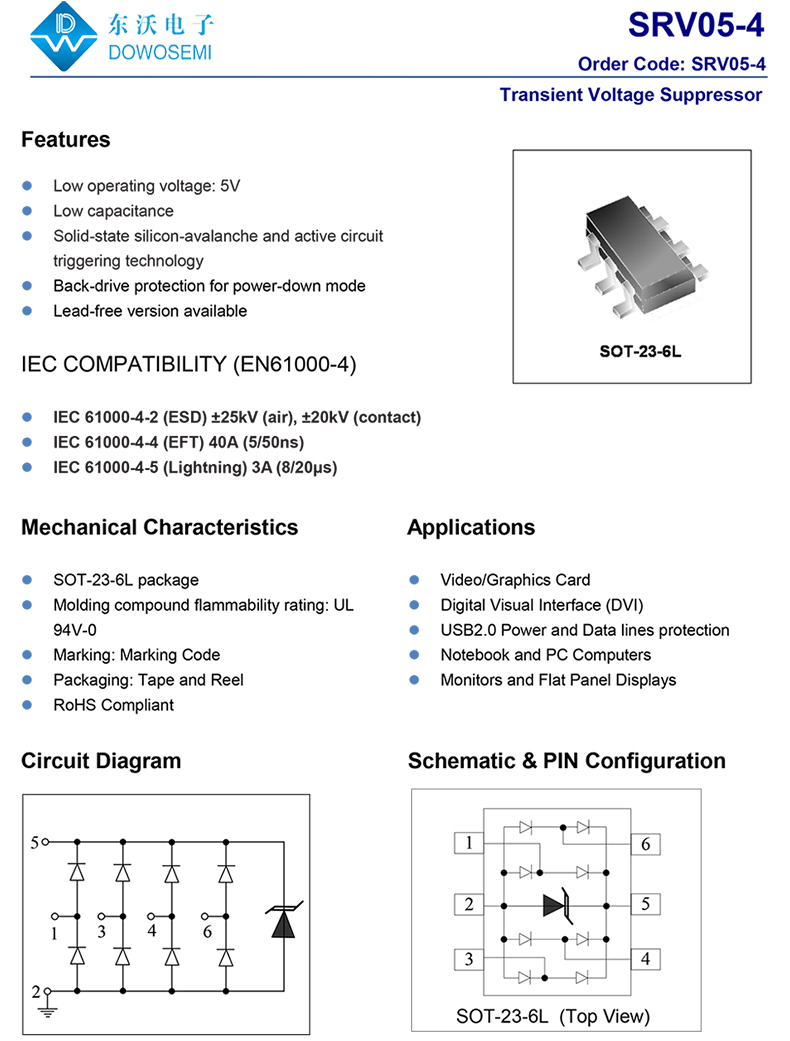

ESD靜電保護器SRV05-4
ESD靜電保護器SRV05-4專門設計用于保護敏感元件,可與由靜電放電、電快速瞬變和雷電引起的過電壓連接到數據和傳輸線路。SRV05-4,其獨特設計包含八個浪涌額定值、低電容方向二極管和單個封裝中的TVS二極管。在瞬態條件下,轉向二極管將瞬變引導到電源線的正側或接地,內部TVS二極管防止電力線上的過電壓,保護任何下游組件。
SRV05-4具有1.0PF—3.5PF的低結電容,是USB2.0、DVI、SIM卡、網口等高速數據線理想的靜電保護器件,可用于滿足IEC 610004-2、4級(±15kV空氣、±8kV接觸放電)的ESD抗擾度要求。
ESD二極管SRV05-4參數
峰值脈沖功率:70W( tp =8/20μs )峰值脈沖電流:3A
截止電壓:5V
擊穿電壓:5.6V
漏電流:500nA
正向電壓:0.8V-1.5V
鉗位電壓:22V
結電容:1.0PF-3.5PF
封裝形式:SOT-23-6L
存儲溫度:-55°C to + 150°C
工作溫度:-55°C to + 85°C
絲印符號:V5L
包裝信息:3000顆/一盤
ESD二極管SRV05-4特性
IEC 61000-4-2 (ESD) ±25kV (air), ±20kV (contact)IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000-4-5 (Lightning) 3A (8/20μs)
Molding compound flammability rating: UL 94V-0
RoHS Compliant
ESD二極管SRV05-4應用
Video/Graphics Card、Digital Visual Interface (DVI)、USB2.0 Power and Data lines protection、Notebook and PC Computers、Monitors and Flat Panel Displays等等。有關ESD靜電保護二極管SRV05-4實際應用防護方案設計圖,可咨詢ESD二極管廠家東沃電子DOWOSEMI!
