提及“RS-485”，對于電子工程師來說，并不陌生，在計算機網絡、數據通信及工業控制系統當中，需要運用到串行通信來實現數據的交換。目前，大多選用RS-485、RS-323、RS-422等幾種端口來實現的，其中，RS-485通訊端口是電子工程師最常用的接口。近日，經常碰到客戶詢問：RS-485端口需要保護嗎？有必要加ESD二極管進行防護嗎？RS-485端口靜電保護方案設計，該如何選用瞬態抑制二極管陣列？

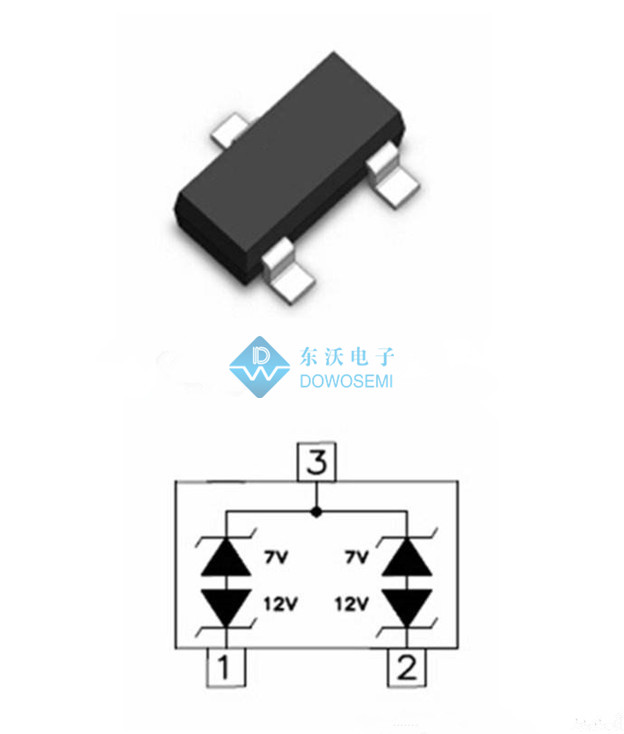

SM712，RS-485端口靜電保護器件神器

眾所周知，RS-485接口很容易受ESD靜電沖擊、線纜放電事件及雷電引發瞬態浪涌脈沖的影響，為此，RS-485接口保護方案和措施是必不可少的。那么，該選用什么類型的電路保護器件為RS-485端口保駕護航呢？

東沃電子DOWOSEMI是國內一家知名的電路保護器件生產廠家，主營產品有：TVS二極管、ESD靜電二極管、壓敏電阻、陶瓷體放電管、自恢復保險絲、半導體放電管、整流二極管、肖特基二極管等等。針對RS-485端口靜電保護設計，東沃電子“墻裂”推薦使用ESD二極管SM712。SM712瞬態抑制二極管陣列，RS-485接口保護器件神器，旨在保護具有不對稱工作電壓（-7V 到12V）的RS-485接口應不受靜電放電（ESD）、電氣快速瞬變（EFT）和雷擊感應浪涌造成的損壞。

ESD二極管SM712優勢特性

1）出色的功率處理能力（400W）、超強的ESD浪涌保護能力、小型封裝SOT-23；
2）非對稱斷態電壓符合RS-485收發器規格，確保數據線具有最低的箝位電壓，且不影響電路的正常工作；
3）最75pF的結電容，助于保持信號的完整性，在長距離RS-485布線中盡可能地減少數據的丟失；
4）低動態電阻提供了現代所需要的先進箝位能力。
5）符合AEC-Q101標準，汽車級質量，確保在嚴峻的環境下達到最高可靠性。

為什么選用SM712保護RS-485端口？

ESD防靜電二極管SM712，是業內最暢銷料號之一，RS-485端口靜電保護專用器件。SM712能在IEC61000-4-2國際標準規定的最高級別安全地吸收反復性ESD放電，且其性能不會下降；并在極低的鉗位電壓下安全地耗散高達12A的浪涌電流；確保在嚴苛的工業環境下達到更高的可靠性，為此，特別適合工業應用。相對于其他解決方案，SM712的功率處理能力要高出50%，符合各地法規標準下，給電子工程師帶來了更多的自由度。同時，SM712符合AEC-Q101標準，汽車級質量，品質更加放心！
