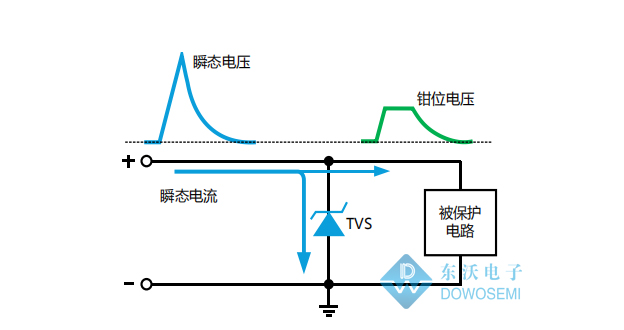

TVS瞬態抑制二極管是一種高效能的過壓保護器件。當兩端受到瞬間高能量沖擊時，TVS瞬間將自身的高阻特性轉變?yōu)榈妥杼匦?，吸收大電流將TVS兩端的電壓鉗制在一個確定值上，從而使后級電路免受瞬態高能量的沖擊，確保電路的安全。很多客戶前來詢TVS瞬態抑制二極管，都能清晰地知道料號的需求：封裝形式、功率、工作電壓、鉗位電壓、擊穿電壓等等。比如：200V 的TVS二極管有哪些？貼片形式的TVS二極管型號有哪些？3000W直插TVS管型號有哪些……

TVS瞬態抑制二極管作用

關于TVS瞬態抑制二極管在電路中的作用，總的來說其作用有：

1）在信號及電源線上使用TVS，可以使微處理器或單片機免受瞬間的脈沖危害，如靜電放電、交流電源之浪涌及開關電源的噪音所導致的失靈。

2）靜電放電效應能釋放超過10000V、60A以上的脈沖，并能持續10ms；TTL器件遇到10V脈沖時，便會擊穿損壞；這時，用上TVS瞬態抑制二極管，可以有效地吸收靜電放電釋放的脈沖，并消除由總線之間開關所引起的干擾。

3）TVS用在信號線及接地間時，能避免數據及控制總線免受不必要的噪音影響。

TVS瞬態抑制二極管應用

當TVS瞬態抑制二極管單獨使用時，需要根據電路上可能出現的最大浪涌電流來選擇峰值脈沖電流Ipp合適的型號。當TVS作為第二級保護時，一般選用500W-600W。需要注意的是，此時TVS最大鉗位電壓應小于被保護設備所能承受的最大浪涌電壓。當TVS用在信號傳輸電路保護中時，需要注意的是所傳輸信號的頻率或傳輸速率。當傳輸速率較高時，要選用低電容TVS瞬態抑制二極管。傳輸速率大于等于10Mb/s時，TVS結電容應小于等于60PF；傳輸速率大于等于100Mb/s時，TVS結電容應小于等于20PF。

200V TVS瞬態抑制二極管型號

TVS瞬態抑制二極管種類繁多，有高壓、低壓、大功率、小功率、貼片、直插、單向、雙向等之分，型號齊全。目前，業內把TVS工作電壓在200V以上的歸類為高壓TVS二極管。近日發現，咨詢高壓TVS二極管的客戶尤其地多，那么200V的高壓TVS瞬態抑制二極管型號，有哪些呢？

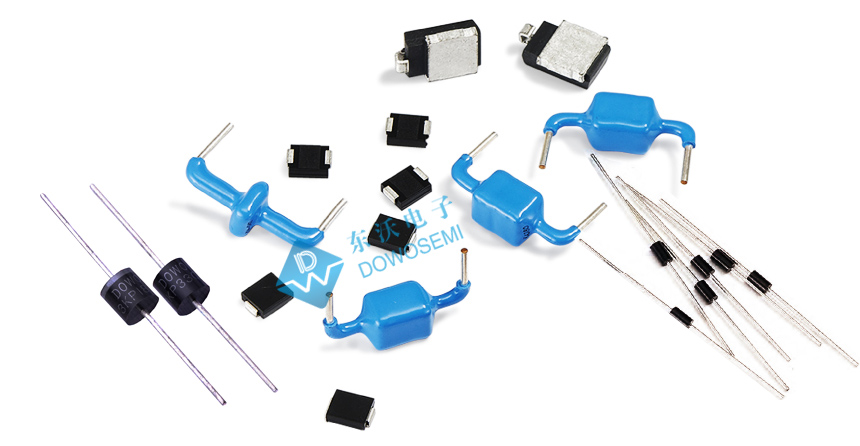

根據東沃電子TVS瞬態抑制二極管產品手冊查詢可知，200V高壓TVS管型號具體有：SMF200A、SMF200CA、SMAJ200A、SMAJ200CA、SMBJ200A、SMBJ200CA、SMCJ200A、SMCJ200CA、3KP200A、3KP200CA、SMDJ200A、SMDJ200CA、5KP200A、5KP200CA、5.0SMDJ200A、5.0SMDJ200CA、15KP200A、15KP200CA等等。具體參數，詳見對應的產品規格書。防浪涌過電壓保護，具體選用什么型號的TVS瞬態抑制二極管為其護航，建議在專業的技術指導下選型！
