瞬態抑制二極管有方向嗎，具體該怎么去區分呢，對此很多新手工程師不是很了解，在這里東沃電子的小編要告訴大家了，TVS瞬態抑制二極管是有方向的，可以分為單向和雙向，直流保護上選用單向，交流保護上選用雙向，接下來就讓我們一起具體來了解一下瞬態抑制TVS二極管的方向之選吧。

　　瞬態抑制二極管方向區分：

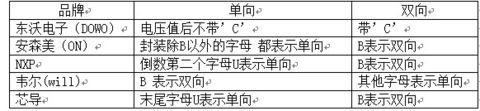

　　1、看型號。單從型號表面我們就可以判斷，雖然不同品牌命名方式不同，但都有規律：

　　2、看規格書，一般在第一頁就有。<1>雙向?yàn)殡p向?qū)ǎ?lt;2>單向?yàn)閱蜗驅ǎ?br/>

　　3、用萬用表測

　　<1>測量二極管的檔位，單向一邊通，雙向兩邊都有電壓;

　　<2>測直流，雙向?qū)ΨQ，單向只有反向是雪崩擊穿特性，一般1mA下測。

　　4、所有TVS管放大后會有根陰極線，它是用來區分二極管的正負極的，與單雙向無關

　　瞬態抑制二極管單/雙向使用上的不同點

　　1、單向用在直流，雙向用在交流;

　　2、TVS管有單向與雙向之分，單向TVS管的特性與穩壓二極管相似，雙向TVS管的特性相當于兩個穩壓二極管反向串聯;

　　3、極間電容Cj單向的比雙向的大，以LRC的為例，單向的電容C有65pF，雙向的只有15pF;

　　4、USB數據線上全部用的雙向;

　　5、電流曲線不同。單向TVS管的電路符號與普通的穩壓管相同，其電壓-電流特性曲線如下圖所示，其正向特性與普通二極管相同，反向特性為典型的PN結雪崩器件。雙向二極管正反向都是典型的PN結雪崩器件。具體的選型還是需要專業工程師指導，經過參數領域分析后針對性選型比較安全。

　　介紹完“瞬態抑制二極管在方向上怎么區分使用?”后，相信大家對此也是有了一定的了解了吧。如果您還不太知道該怎么選擇TVS二極管的方向，那么可以咨詢東沃電子的客服，我們有專業的FAE工程師，可以幫助客戶選型，同時我們也是一家專業的電子元器件生產廠家，集研發、生產、銷售為一體的高新技術企業。
