對于經常跟電路保護元器件打交道的電子工程師而言，TVS瞬態抑制二極管型號、選型、應用、使用注意事項等方面知識必然是了然于胸。然而對于踏入電子行業的初級電子工程師和采購商而言，必要存在那么一段提升自我的學習歷程。關于SMCJ36CA，TVS管SMCJ系列常用型號之一，您知道多少？它是如何保護DC24V電源系統的？哪家廠家生產的SMCJ系列瞬態抑制二極管好呢？

SMCJ系列TVS二極管規格特點

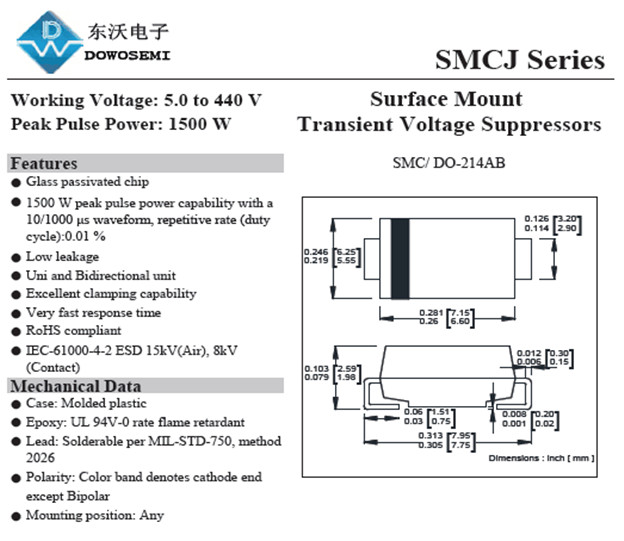

東沃電子SMCJ系列TVS瞬態抑制二極管，其峰值脈沖功率為1500W，反向關態電壓值5.0V-440V，電壓誤差控制在5%上下，響應速度ps級，優良的電壓箝位能力，低漏電流，玻璃鈍化結，高可靠性，小尺寸DO-214AB封裝，可高溫焊接，無鹵素，符合ROHS標準，可提供單雙向兩種TVS管產品選擇。

SMCJ系列型號詳情：SMCJ5.0A/CA、SMCJ6.0A/CA、SMCJ6.5A/CA、SMCJ7.0A/CA、SMCJ7.5A/CA、SMCJ8.0A/CA、SMCJ8.5A/CA、SMCJ9.0A/CA、SMCJ10A/CA、SMCJ11A/CA、SMCJ12A/CA、SMCJ13A/CA、SMCJ14A/CA、SMCJ15A/CA、SMCJ16A/CA、SMCJ17A/CA、SMCJ18A/CA、SMCJ19A/CA、SMCJ20A/CA、SMCJ22A/CA、SMCJ24A/CA、SMCJ26A/CA、SMCJ28A/CA、SMCJ30A/CA、SMCJ33A/CA、SMCJ36A/CA、SMCJ40A/CA、SMCJ43A/CA、SMCJ45A/CA、SMCJ48A/CA、SMCJ51A/CA、SMCJ54A/CA、SMCJ58A/CA、SMCJ60A/CA、SMCJ64A/CA、SMCJ70A/CA、SMCJ75A/CA、SMCJ78A/CA、SMCJ80A/CA、SMCJ85A/CA、SMCJ90A/CA、SMCJ100A/CA、SMCJ110A/CA、SMCJ120A/CA、SMCJ130A/CA、SMCJ140A/CA、SMCJ150A/CA、SMCJ160A/CA、SMCJ170A/CA、SMCJ180A/CA、SMCJ190A/CA、SMCJ200A/CA、SMCJ220A/CA、SMCJ250A/CA、SMCJ300A/CA、SMCJ350A/CA、SMCJ400A/CA、SMCJ440A/CA

DC24V電源防護方案詳解

其中，SMCJ18A、SMCJ24A、SMCJ24CA、SMCJ30CA、SMCJ33CA、SMCJ36CA、SMCJ48A、SMCJ48CA、SMCJ58A、SMCJ64CA等型號TVS管，是東沃電子熱賣、熱銷產品。接下來，東沃電子為大家分享的是：SMCJ36CA在DC24V電源防護方案中的應用：

1）應用背景：全球氣候變暖，使得雷雨天氣增加，倘若DC24V電源安全防護措施做不到位的話，容易遭受雷擊損壞，危害大，維修成本高，就目前形勢而言，高浪涌防護電源成為了行業的趨勢。

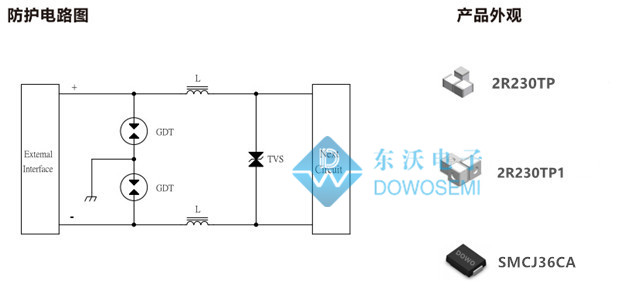

2）防護方案：防護電路圖

從電路圖可以看出，電路中所使用的東沃電子電路保護元器件有：

√  TVS管：SMCJ36CA

擊穿電壓值40V-44.2V，反向關態電壓值36V，箝位電壓最大值58.1V，瞬時峰值脈沖電流25.82A；

√ GDT：2R230TP

直流標稱電壓230±20%V，沖擊電流（8/20μS）5KA，電容值＜1.0pF，電阻＞1GΩ；

√ GDT：2R230TP1

直流標稱電壓230±20%V，沖擊電流（8/20μS）2KA，電容值＜1.0pF，電阻＞1GΩ；

SMCJ36CA在DC24V電源防護方案中的應用

從上面的防護電路圖可以看出，前級電路防護采用的是通流量很大、體積較小的貼片陶瓷氣體放電管，中間采用的是電感L做退耦，促使GDT釋放大電流，后級采用的是響應速度ps級、殘壓很低的TVS瞬態抑制二極管SMCJ36CA。東沃電子DC24V電源方案，滿足IEC61000-4-5、GB/T17626.5等浪涌測試的同時，還通過了1.2/50μs-8/20μs浪涌測試。

此電源防護方案同樣適用在：球機電源、電源適配器、LED電源、音樂播放器、數碼相框電源、車載電源等其他DC24V供電電源中?？梢?jiàn)，市場對于SMCJ36CA需求極大，高品質的TVS管為電路安全保駕護航。欲想了解更多有關SMCJ36CA在電路中的設計方案，東沃電子FAE工程師隨時為您服務！
