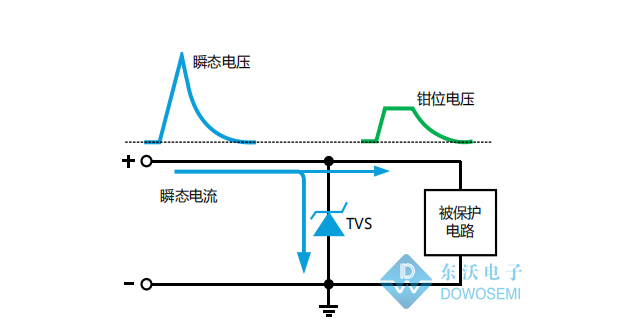

關于ESD二極管和TVS二極管，很多人還傻傻地分不清楚這兩者的區別，總以為這是同一個二極管。ESD二極管，亦稱為TVS二極管陣列，是由多個TVS晶?；蚨O管采用不同的布局設計成具有特定功能的單路或多路ESD保護器件。TVS二極管，亦稱為瞬態電壓抑制二極管，是在穩壓二極管工藝上發展起來的一種新型高效電路保護元器件。那么，關于ESD二極管和TVS二極管，這兩者之間有什么區別呢？接下來，從功率、封裝、應用來談它們之間的差異。

一、功率

ESD二極管和TVS二極管在工作原理上是一樣的，但是，在功率方面，兩者之間的差異還是很大的。ESD二極管，一般功率都在50W、90W、100W、200W、350W、400W、450W、500W等。ESD二極管的功率普遍都比較低。而TVS二極管的功率有：200W、400W、500W、600W、1000W、1500W、3000W、3600W、4600W、5000W、6000W、6600W、15000W、30000W，甚至還有超高功率的TVS二極管。

二、封裝

ESD二極管和TVS二極管的封裝完全不一樣。ESD二極管封裝有：SOT-23、SOD-523、DFN0603-D、DFN1006-2L、SOD-323F、DFN-2L、SOD-323、SOT-353、DFN0603-2L、DFN2010-8L等等。TVS二極管封裝有：DO-218AB、SMA/DO-214AC、SMB/DO-214AA、SMC/DO-214AB、SOD-123、DO-41、DO-15、DO-201、R-6/P600、NA等等。

三、應用

ESD二極管功能是防靜電，靜電防護的前提條件就要求其電容值要足夠地低，一般在1PF-3.5PF之間最好，主要應用于板級保護。而TVS二極管功能是防浪涌過電壓，主要應用于初級和次級保護。在選用ESD靜電保護二極管時，更多看中的是ESD rating (HBM/MM)、IEC61000-4-2的LEVEL和結電容。而選用TVS瞬態抑制二極管，更多看中的是擊穿電壓、箝位電壓、工作電壓、封裝和功率。

盡管ESD和TVS差異比較大，但是在實際應用中，二者之間相輔相成、緊密相連的，各自發揮自己的優勢，更好地為電路安全保駕護航！在應用保護中，具體選用什么型號的ESD和TVS，還需要在技術的指導下選型。有關ESD和TVS選型，可以多看看這兩篇文章！
