TVS二極管，作為一種高效能的電路過壓保護器件，種類繁多、型號齊全，面對琳瑯滿目的TVS二極管，該選擇哪個型號的物料合適呢？這就涉及到了“TVS二極管選型”這個話題。工欲善其事必先利其器，在開展TVS二極管選型工作之前，非常有必要先了解下TVS二極管選型過程中會涉及到的幾個參數。

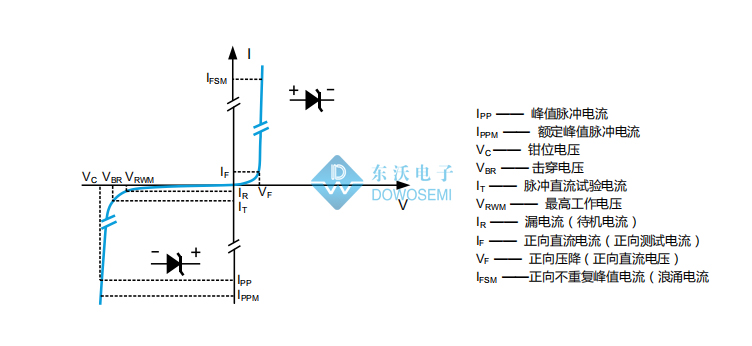

1）最大鉗位電壓：施加規定波形的峰值脈沖電流IPP時，TVS二極管兩端測得的峰值電壓；
2）最大反向工作電壓：最高工作電壓，可連續施加而不引起TVS二極管劣化或損壞狀態下，達到最大的直流電壓或交流峰值電壓。
3）反向擊穿電壓：在規定的脈沖直流電流IT或接近發生雪崩的電流條件下測得TVS兩端的電壓；
4）峰值脈沖功率：是指 10/1000μs 波的脈沖峰值電流 IPP 與最大箝位電壓 VC 的乘積；
5）漏電流：在規定溫度和最高工作電壓條件下，流過TVS二極管的最大電流，其值是在截止電壓下測量的；
6）電容值：這個參數往往很容易忽略，在通信線路的防護中，尤其要注意TVS二極管的電容值；

TVS二極管選型步驟：選擇TVS最高工作電壓Vrmw→選擇TVS鉗位電壓VC→選擇TVS的功率→評估漏電流Ir的影響→評估結電容的影響。

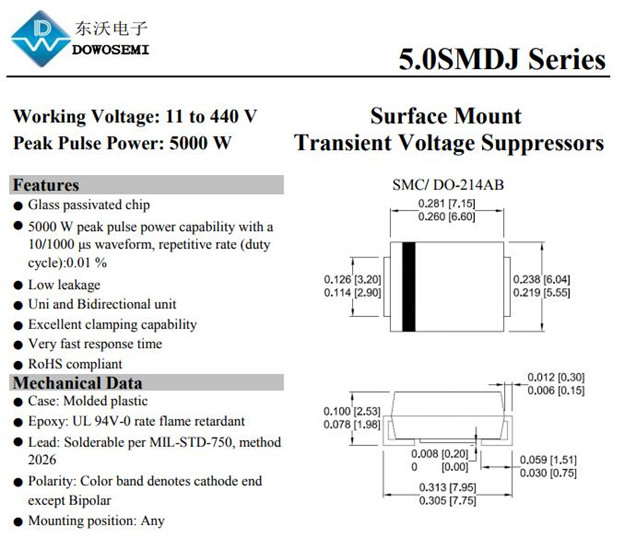

比如：在一個電路中，正常工作電壓VCC是24V，最高工作電壓Vmax是26V,后級電路可承受的最高瞬態電壓為50V，實驗的測試波形為 8/20μs波形，測試電壓500V，測試電源內阻及PPTC的靜態電阻合計為2Ω。根據一系列計算，建議選用5.0SMDJ26A這個物料，由于是用在電源端口，其結電容和漏電流可以忽略。
