眾所周知，電子產品在使用過程中會出現浪涌電壓，就會導致電路中的電源電壓突變，影響電路的正常工作。倘若是在數字信號中出現浪涌電壓，就會導致數字邏輯出錯，甚至給接口電路帶來?yè)p壞性。為此，在電路保護過程中，電子工程師會選用專門的浪涌保護元器件保障電路的正常運行。在正常浪涌電壓下，浪涌保護元器件對電路工作沒有影響，不起任何作用；一旦當高浪涌電壓到來時，浪涌保護元器件的阻抗就會變低，通過其自身的電流增大，迅速導通，從而把巨大的浪涌電壓能力旁路掉，保障電路的電壓在正常范圍之內。

目前，電路中比較常用的浪涌保護元器件有：TVS瞬態抑制二極管、壓敏電阻MOV、陶瓷氣體放電管GDT。不同的浪涌保護元器件，其工作和保護原理各不相同，在選用的時候，應該結合其保護原理、工作條件和應用環境等方面來考慮。那么，如何正確合理地選擇浪涌保護元器件呢？接下來，跟著專業被動保護器件供應廠商?hào)|沃電子一起踏上學習之旅吧！

TVS瞬態抑制二極管選型

TVS瞬態抑制二極管，是一種高效能保護器件，響應速度快、大瞬態功率、低漏電流、箝位電壓易控制、擊穿電壓偏差小、高可靠性等是其最大的優勢，廣泛應用于敏感電子零件過壓保護。東沃供應的TVS二極管種類繁多，型號齊全，那么，如何正確選型呢？

1）要確定被保護電路中的最大直流或連續工作電壓，電路的額定標準電壓和“高端”容限；
2）TVS管的額定瞬態功率要大于電路中可能出現的最大瞬態浪涌功率；
3）TVS管的截止電壓要大于被保護電路的最高工作電壓；
4）TVS管的最大鉗位電壓要小于后級被保護電路中的損壞電壓；
5）確定好TVS管最大箝位電壓后，其峰值脈沖電流要大于瞬態浪涌電流；
6）對于數據接口的電路保護，還需注意選取具有合適電容的TVS二極管。比如：當信號頻率或傳輸速率較高時,應選用低電容系列的TVS管；

當然，在TVS二極管選型過程中，不單單要看參數，還要看實際測試結果。

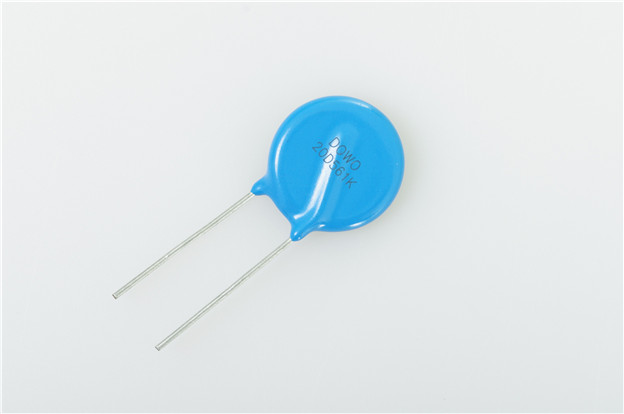

壓敏電阻MOV選型

目前，應用于低壓電器浪涌保護的壓敏電阻多為氧化鋅為主體材料的壓敏電阻，采用典型的電子陶瓷工藝制成的多晶半導體陶瓷元器件。目前，東沃供應的壓敏電阻規格有：05D、07D、10D、14D、20D、25D。那么，在實際電路保護中，具體要選用哪種規格的壓敏電阻呢？這就涉及到壓敏電阻選型：

1）壓敏電阻電壓值要大于實際電路中的電壓峰值，即連續施加在壓敏電阻兩端的電源電壓，要小于壓敏電阻規格書中的“最大持續工作電壓值”；
2）壓敏電阻的箝位電壓要小于被保護設備承受的最大電壓；
3）壓敏電阻的標稱放電電流要大于線路中可能出現的最大浪涌電流；
4）對于高頻率傳輸信號的線路，電容要盡量的??；
5）要考慮使用環境，具體要求的浪涌電壓情況；

具體還需要根據電路設計需求來定奪，專業的事情找專業的人做，少走彎路。壓敏電阻選型，東沃電子，免費提供選型服務。

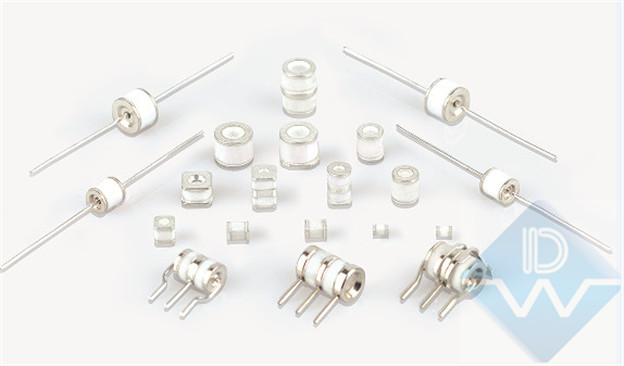

陶瓷氣體放電管GDT選型

陶瓷氣體放電管可以承受高達數十甚至數百千安培的浪涌電流沖擊，具有極低的結電容，應用于保護電子設備和人身免遭瞬態高電壓的危害，是防雷保護設備中應用最廣泛的開關元器件。東沃供應的GDT浪涌電流可達20KA、40KA、50KA、60KA、100KA、150KA，甚至更高；絕緣阻值可達到10G；極間電容低至1PF；廣泛應用在通訊線路、通訊配線架的保安單元及高頻電路中作防雷保護。那么，在實際電路保護中，具體要選用哪種規格的氣體放電管呢？這就涉及到陶瓷氣體放電管選型：

1）陶瓷氣體放電管的加入前提條件是陶瓷氣體放電管的直流擊穿電壓的下限值必須高于電路中的最大正常工作電壓，才能不能影響電路正常工作。
2）陶瓷氣體放電管的過保持電壓盡可能高，保證電路中工作電壓不會引起持續導通現象。當電路中的過電壓消失后，要確保陶瓷氣體放電管及時熄滅，否則會影響電路的正常運行。
3）確保陶瓷氣體放電管的沖擊擊穿電壓值必須低于電路中所能承受的最高瞬時電壓值。
4）根據線路中可能竄入的沖擊電流強度，確定所選用放電管必須達到的耐沖擊電流能力。
5）必要時，陶瓷氣體放電管配上適當?shù)亩搪费b置，F(xiàn)S裝置，也叫失效保護裝置。

更多有關浪涌保護元器件的應用和選型，可隨時請教專業的電路保護元器件供應廠商東沃電子?。?！
