SMB/DO-214AA封裝SMBJ6.5CA，峰值脈沖功率600W
發表日期：2019-08-22瀏覽：1366
目前，業內常用的電子電路保護元器件有：過壓元器件（TVS瞬態抑制二極管、壓敏電阻）、過流元器件（自恢復保險絲）、靜電元器件（ESD靜電放電二極管）、防雷元器件（陶瓷氣體放電管、半導體放電管、玻璃放電管）。有電子設備的地方，就有電路保護元器件的存在，這是為何呢？為什么現代的電子電路必須要保護起來呢？
電路保護元器件的重要性
如今，電路板的集成度越來越高了，導致PCB的價格也相應地增長起來了，為了最終最大化降低成本，選用電路保護元器件是最好的選擇。事實證明，大多數電子設備出現故障主要是由電路中出現的過壓或過流引起的，同時隨著電子產品質量的標準提高，電路保護變得更加不容忽視，在汽車電子產品、通訊設備、通訊場合、基站、工業設備、消費電子產品、醫療設備等方面是電子安全工程師必須考慮的問題。TVS瞬態抑制二極管，憑借獨特優異的優勢（箝位電壓易控制、擊穿電壓偏差小、瞬態功率大、漏電流低、響應速度快、可靠性高、體積小等）得到了廣泛的應用。
TVS管SMBJ系列詳解，一分鐘就明白了
專業的電路保護元器件廠家——東沃電子，供應的TVS二極管，種類繁多、型號齊全。SMBJ系列，采用先進的GPP玻璃鈍化工藝、峰值脈沖功率600W、封裝形式SMB/DO-214AA、工作電壓范圍5.0V-440V，廣泛應用于各種消費類電子、汽車電子、工業控制，網絡通訊以及新能源等領域的電源和信號接口保護。其中SMBJ5.0CA、SMBJ6.5CA、SMBJ8.0CA、SMBJ15CA、SMBJ22CA、SMBJ24CA、SMBJ26CA、SMBJ30CA、SMBJ36CA、SMBJ440CA等型號的瞬態抑制二極管，應用的頻率很高，比較常用。欲想了解更多物料參數、規格書，可免費向東沃電子索取相關資料。
從SMBJ6.5CA看TVS二極管選型
購商在采購TVS二極管之前，第一件事情就是要確定TVS管型號，也就是通常說的TVS二極管選型。什么情況下需要用到某個型號的TVS二極管，是需要結合電路上各方面的因素來選擇的。東沃電子SMBJ6.5CA小功率TVS二極管，其參數早已決定了它的應用環境，具體參數如下：
1）600W的峰值功率能力在10×1000μ波形重復率（占空比）：0.01%；
2）快速響應時間：從0伏特到最小擊穿電壓通常小于1.0 ps；

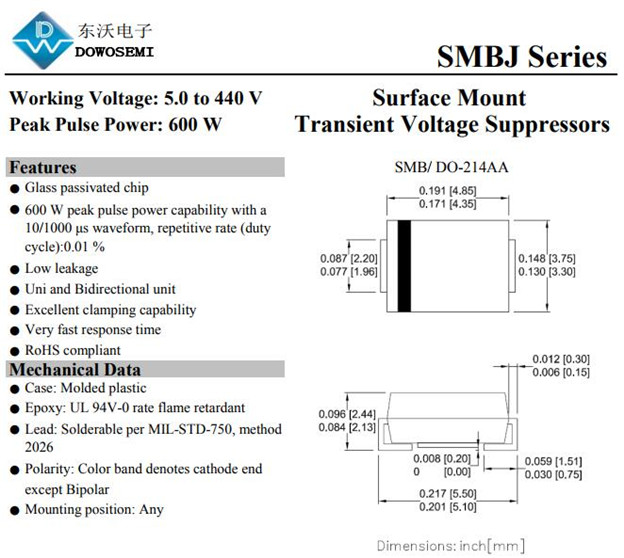

3）SMB/DO-214AA封裝為表面安裝應用優化電路板空間；
4）擊穿電壓：7.22 V-7.98 V；
5）最大漏電流：500 uA；
6）峰值脈沖電流：53.57 A；
7）截止電壓：6.5 V；
8）箝位電壓：11.2 V；
9）測試電流：10 mA；
TVS二極管選型是一門技術活，往往很多時候是根據工作經驗來的。在實際電路中，脈沖寬度是變化不定，而物料規格書中給的只是特定脈寬下的吸收功率峰值，這點，電子工程師心里都要有個數。同時，還要考慮TVS二極管工作溫度變化、電容值、離散性等，這些注意事項都要牢記。從方案、EMC測試、選型、樣品，廠商東沃電子，一站式免費為您服務，歡迎廣大新老客戶前來詢價！
