TVS（Transient Voltage Suppressor）即瞬態電壓抑制二極管，在選型時，東沃FAE電子工程師建議從這幾方面考慮：

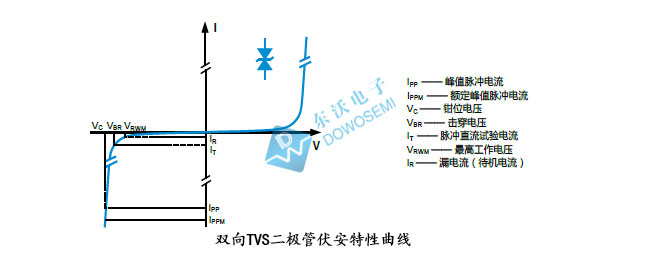

1）工作電壓（VRWM）：TVS 可以正常工作的最大直流電壓或交流電壓有效值。在這個電壓下，TVS 應處于反向截止?fàn)顟B(tài)，不會影響電路的正常工作。選型時，TVS二極管的工作電壓要高于電路的工作電壓。

2）鉗位電壓（VC）：在規定的脈沖峰值電流 IPP 下，TVS 兩端的最大電壓值。箝位電壓越低，對被保護電路的保護效果越好，因?yàn)樗梢詫⑦^電壓限制在一個較低的水平，減少對被保護器件的損害。選擇TVS二極管時，其鉗位電壓要低于后級電路芯片能夠承受的最大電壓。

3）擊穿電壓（VBR）：指 TVS 二極管由反向截止?fàn)顟B(tài)轉變?yōu)榉聪驌舸顟B(tài)的電壓值。通常，擊穿電壓和工作電壓之間有一個比例關系，具體可以參考TVS管的數據手冊。例如，對于一些應用場景，擊穿電壓可能是工作電壓的1.2 ~1.5倍左右。

4）峰值脈沖功率（PPP）：表示TVS二極管能夠承受的最大瞬時功率。在實際應用選型中，需要根據可能出現的瞬態脈沖能量來選擇TVS的峰值脈沖功率。

5）脈沖電流（IPP）：在規定的脈沖條件下能承受的最大電流。根據電路中可能出現的最大瞬態電流來選擇TVS管的脈沖電流。這個瞬態電流的大小可以通過對電路中可能出現的浪涌源（如雷擊、靜電放電等）進行分析來估算。

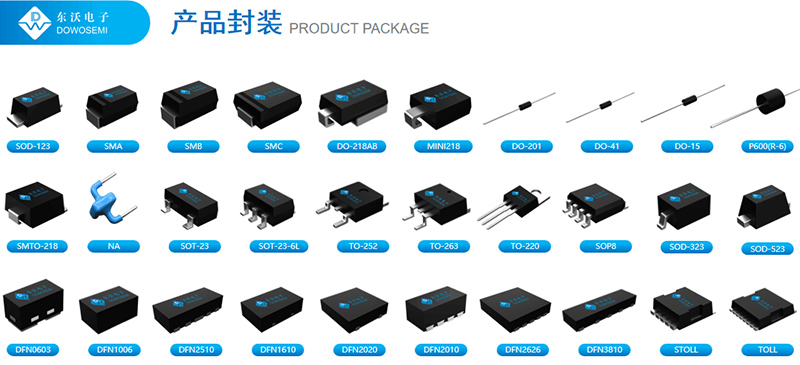

6）封裝形式：TVS 有多種封裝形式，如 SOD-123、SMA、SMB、SMC、DO-218AB、MINI218、SMTO-218、TO-277B、DO-41、DO-15、DO-27、R-6 等等。不同的封裝形式影響著TVS管的散熱性能、安裝方式以及在電路板上所占的空間等。

有客戶問：“5V電壓的TVS二極管有哪些型號呢？”、“5V TVS管怎么選型好呢？”、“TVS管誰家做得好？”、“哪些品牌的TVS二極管質量比較好呢？”、“國產品牌東沃DOWO怎么樣？好不好”……

關于TVS二極管品牌推薦，國產知名廠家之一——東沃電子DOWOSEMI，是一家全方位的半導體器件制造商及保護解決方案服務商，集研發、生產、銷售為一體的高新技術企業。公司產品線涵蓋電路保護器件（TVS二極管、ESD靜電保護元件、陶瓷氣體放電管、壓敏電阻、自恢復保險絲、半導體放電管）、二極管、三極管、場效應管、橋堆、碳化硅器件、集成電路等等。東沃電子生產的產品幾乎是所有電子產品中不可缺少的組成部分，應用范圍極其廣泛。在汽車電子、消費電子、電源驅動、工業配電、再生能源、光伏儲能、電信、家電、計量儀器、醫療電子、工業控制、照明、安保系統、建筑控制及自動化、音頻/視頻設備、計算機及其周邊設備等多個領域，都能找到東沃電子的身影。

關于5V TVS二極管選型，查閱東沃電子TVS產品庫可知，東沃5V TVS二極管，有工業級和車規級之分，具體型號有：

1）工業級TVS：SMF5.0A（絲印FE）、SMF5.0CA（絲印KE）、SMF4L5.0A（絲印KE）、SMAJ5.0A（絲印AE）、SMAJ5.0CA（絲印WE）、SA5.0A（絲印SA5.0A）、SA5.0CA（絲印SA5.0CA）、SMA6J5.0A（絲印KE）、SMA6J5.0CA（絲印AE）、SMBJ5.0A（絲印KE）、SMBJ5.0CA（絲印AE）、SMB10J5.0A（絲印AKE）、SMB10J5.0CA（絲印AAE）、SMCJ5.0A（絲印GDE）、SMCJ5.0CA（絲印BDE）、3KP5.0A（絲印3KP5.0A）、3KP5.0CA（絲印3KP5.0CA）、SMDJ5.0A（絲印PDE）、SMDJ5.0CA（絲印DDE）、5KP5.0A（絲印5KP5.0A）、5KP5.0CA（絲印5KP5.0CA）……

2）車規級TVS：TPSMF5.0A（絲印FEA）、TPSMF5.0CA（絲印KEA）、TPSMF4L5.0A（絲印KEA）、TPSMAJ5.0A（絲印AEA）、TPSMAJ5.0CA（絲印WEA）、TPSMBJ5.0A（絲印KEA）、TPSMBJ5.0CA（絲印AEA）、TPSMCJ5.0A（絲印GDEA）、TPSMCJ5.0CA（絲印BDEA）……

具體參數詳情，詳見對應產品規格書。對比參數您會發現，它們之間工作電壓、擊穿電壓、鉗位電壓參數是一樣的，不同的是峰值脈沖電流、峰值脈沖功率、封裝形式和漏電流。具體選用什么型號TVS管，還需要根據實際電路保護需求來定奪。想了解更多有關TVS二極管選型信息，可咨詢東沃電子產品工程師：13675816901（微信同號）朱工
