在實際應用中，開關二極管隨處可見。但是，仍然有很多客戶前來東沃電子咨詢“開關二極管有哪些作用？”、“開關二極管參數怎么看？”、“開關二極管怎么選型”、“常用開關二極管有哪些型號？”、“1N4148W開關二極管需要10KK，什么價格？交期多久？”……針對上述問題，接下來廠家東沃電子從開關二極管作用、參數、選型和型號四方面詳細闡述。

開關二極管作用

1）開關作用：利用二極管的單向?qū)щ娦?，在電路中起到接通和切斷電流的作用，如同一個電子開關。當二極管正向偏置時導通，電流可以通過；反向偏置時截止，電流無法通過。這種快速的通斷切換能力使其適用于需要頻繁開關的電路，例如數字電路、脈沖電路等。

2）隔離作用：可以將電路中的不同部分隔離開來，防止信號之間的相互干擾。在一些復雜的電路中，開關二極管可以確保不同功能模塊之間的獨立性，提高電路的穩定性和可靠性。

3）準穩壓作用：在一定程度上可以起到穩定電壓的作用。當電路中的電壓波動時，二極管的導通和截止狀態會根據電壓的變化而改變，從而對電壓的變化起到一定的抑制作用，不過這種穩壓效果相對較弱，通常只適用于對電壓穩定性要求不高的場合。

開關二極管參數

√ 最大反向電壓（Vrrm）：指開關二極管在反向工作時能夠承受的最大電壓值，超過這個值二極管會被擊穿損壞。

√ 最大正向電流（If）：是開關二極管在正向工作時能夠承受的最大電流值，超過該值會導致二極管過載發熱甚至損壞。

√ 反向恢復時間（Trr）：當正向工作電壓從正向變?yōu)榉聪螂妷簳r，開關二極管從導通狀態轉換到截止狀態需要一定的時間，這個時間就是反向恢復時間。反向恢復時間越短，開關二極管的開關速度越快，性能越好。

√ 正向壓降（Vf）：指開關二極管在正向?qū)〞r兩端的電壓降。

√ 最大功率耗散（Pd）：開關二極管在工作時會消耗功率并產生熱量，最大功率耗散就是開關二極管能夠承受的最大功率。

√ 結溫（Tj）：是指開關二極管的 PN 結所能承受的最高溫度，超過這個溫度會影響二極管的性能和壽命，甚至導致?lián)p壞。

開關二極管選型

1）根據電路需求選擇反向電壓：確保所選開關二極管的最大反向電壓大于電路中可能出現的反向電壓峰值，一般要留有一定的余量，以保證開關二極管的安全工作。

2）依據電流要求確定正向電流：根據電路中需要通過的最大正向電流來選擇開關二極管，所選開關二極管的最大正向電流應大于電路中的實際最大電流。同時，還要考慮電路的工作環境和散熱條件等因素，如果環境溫度較高或散熱條件較差，應選擇更大正向電流的開關二極管。

3）考慮開關速度：對于高頻開關電路或?qū)﹂_關速度要求較高的電路，應選擇反向恢復時間快的高速開關二極管；而對于頻率較低的電路，普通開關二極管可能就可以滿足要求。

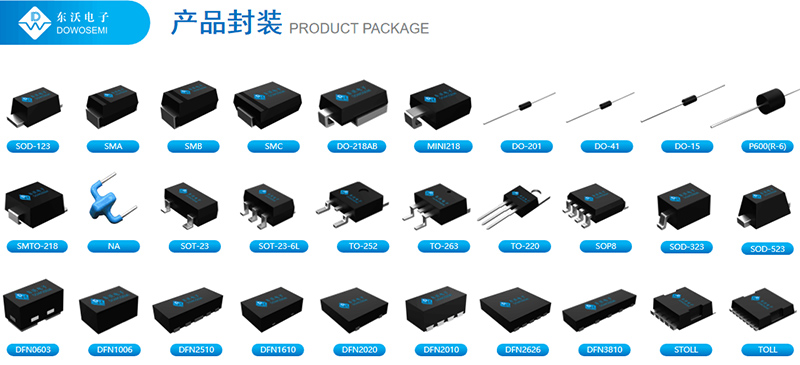

4）關注封裝形式：東沃開關二極管的封裝形式有多種，如SOD-123、SOD-323、SOD-323、SOD-523、SOT-23、SOT-323、DFN1006-2L等。不同的封裝形式適用于不同的電路安裝和使用環境。

5）綜合考慮成本和可靠性：在滿足電路性能要求的前提下，應選擇穩定可靠、高性價比的開關二極管。二三極管廠家東沃電子自主研發、生產、銷售的開關二極管，種類繁多、型號齊全、高可靠性、廠家直供。

開關二極管常用型號

查閱東沃開關二極管產品庫可知，東沃常用開關二極管型號有：

1N4148W、1N4148W-Q、1N4148WS、1N4148WS-Q、1N4448WS、1N914BWS、1N4148WT、1N4148WT-Q、1N4148WX、1N4448WX、1N914BWSX、BAV16WS、BAS16-Q、BAV23A、BAV23C、BAV23S、BAV99、BAV99W、BAV3004D1、BAS21H-Q、BAS70、BAS70-04、BAS70-05、BAS70-06、BAV19W、BAV20W、BAV21W、BAV19WS、BAV20WS、BAV21WS、BAW56、BAW56-Q、BAV70、BAV99、BAW56W……

具體型號參數，詳見東沃開關二極管產品規格書。關于開關二極管作用、參數、選型、型號相關知識就分享到這兒，想了解更多，歡迎廣大新老客戶前來咨詢東沃電子產品工程師：13675816901（微信同號）朱經理。
