快恢復二極管是什么二極管？快恢復二極管是一種具有開關特性好、反向恢復時間短特點的半導體二極管，主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用。 在實際應用中，快恢復二極管怎么選型選用呢？快恢復二極管有哪些封裝形式？型號有哪些呢？選什么型號好呢？

快恢復二極管選型參數詳解

快恢復二極管在選型時，東沃電子技術工程師建議從以下幾個方面考慮：

· 反向恢復時間

反向恢復時間是快恢復二極管的一個關鍵參數。較短的反向恢復時間可以減少開關損耗，提高電路的效率和工作頻率。如果電路工作在高頻環境下，應選擇反向恢復時間極短的快恢復二極管。例如，在開關電源、PWM 逆變器等高頻應用中，通常需要反向恢復時間在幾十納秒甚至更短。

· 正向電流

要根據電路中預期的最大正向電流來選擇快恢復二極管。確保所選二極管的正向電流額定值大于實際工作電流，以避免過熱和損壞。同時，需要考慮一定的安全余量，一般建議選擇正向電流額定值為實際工作電流的 1.5 倍至 2 倍的二極管。

· 反向耐壓

確定電路中可能出現的最大反向電壓，并選擇反向耐壓高于此值的快恢復二極管。同樣，也要留有一定的安全余量，以防止在異常情況下二極管被擊穿。

· 封裝形式

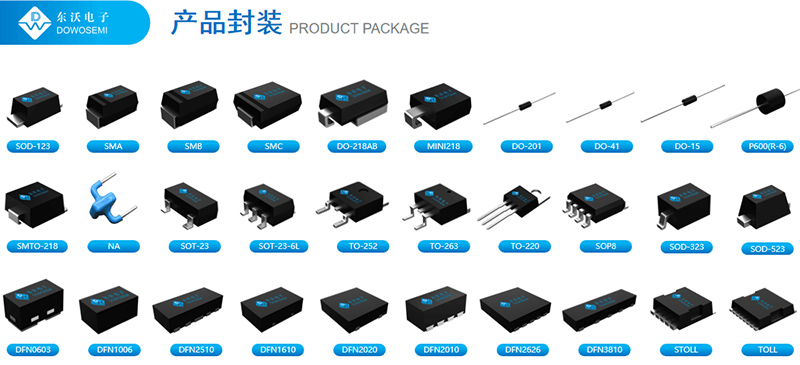

二極管廠家東沃電子生產的快恢復二極管有多種封裝形式：SOD-123FL、SOD-123FH、SOD-123HE、SMA、SMB、SMC、DO-41、DO-15、DO-27、R-6等。不同的封裝形式具有不同的散熱性能、安裝方式和尺寸大小，具體封裝根據實際應用需求來定奪。

· 品牌質量

快恢復二極管采購，建議選擇知名品牌的快恢復二極管可以保證產品的質量和可靠性。知名品牌的二極管在技術研發、生產工藝和質量控制方面都有較高的水平。東沃電子DOWOSEMI，國產快恢復二極管品牌廠家之一，封裝多樣、型號齊全、免費選型。

快恢復二極管Fast Recovery Rectifier Diode典型型號

查看東沃電子快恢復二極管產品庫可知，東沃生產的快恢復二極管根據正向電流大小分類有1A、1.5A、2A、3A、5A、6A、10A，其典型型號有：

1）正向電流1A快恢復二極管

√ RS10#FL 封裝SOD-123FL：RS1000FL、RS1001FL、RS1002FL、RS1004FL、RS1006FL、RS1008FL、RS1010FL；
√ RS10#FH 封裝SOD-123FH：RS1000FH、RS1001FH、RS1002FH、RS1004FH、RS1006FH、RS1008FH、RS1010FH；
√ RS10#HE 封裝SOD-123HE：RS1000HE、RS1001HE、RS1002HE、RS1004HE、RS1006HE、RS1008HE、RS1010HE；
√ RS1* 封裝SMA：RS1A、RS1B、RS1D、RS1G、RS1J、RS1K、RS1M；
√ 1N4933~1N4937 封裝DO-41：1N4933、1N4934、1N4935、1N4936、1N4937；
√ FR101~FR107 封裝DO-41：FR101、FR102、FR103、FR104、FR105、FR106、FR107；
……


2）正向電流1.5A快恢復二極管

3）正向電流2A快恢復二極管

4）正向電流3A快恢復二極管

5）正向電流5A快恢復二極管

6）正向電流6A快恢復二極管

√ FR601~FR607 封裝R-6：FR601、FR602、FR603、FR604、FR605、FR606、FR607；
……

7）正向電流10A快恢復二極管

√ FR1001~FR1007 封裝R-6：FR1001、FR1002、FR1003、FR1004、FR1005、FR1006、FR1007；
……

批注：     #  00-50V; 01-100V; 02-200V;04-400V; 06-600V; 08-800V; 10-1000V.
               *  A-50V; B-100V; D-200V; G-400V; J-600V; K-800V; M-1000V.

具體型號參數，詳見東沃電子快恢復二極管產品規格書。東沃電子生產的快恢復二極管，型號齊全、性能穩定、高可靠性、現貨庫存、廠家價格、免費選型、免費樣品，能夠滿足客戶對產品高質量的要求，歡迎廣大新老客戶前來咨詢：13675816901（微信同號）朱經理。
