穩壓二極管在電路中起著穩定電壓的重要作用。那么，在實際應用中，該如何選型穩壓二極管呢？接下來，廠家東沃電子為您分享一些穩壓二極管選型技巧。

一、確定穩壓值

1）根據電路需求

明確電路中需要穩定的電壓值是多少。例如，一些微處理器的供電可能需要穩定在 3.3V 或 5V。需要準確了解你的電路在正常工作狀態下所期望的穩定電壓，以確保穩壓二極管能夠提供合適的穩壓輸出。如果電路中有多個不同電壓需求的部分，可以分別選擇不同穩壓值的穩壓二極管來滿足各個部分的要求。

2）考慮電壓波動范圍

分析電路中可能出現的電壓波動情況。例如，電源的不穩定、負載變化等因素可能導致輸入電壓在一定范圍內波動。在選擇穩壓二極管時，要確保其穩壓值能夠在預期的電壓波動范圍內始終保持電路的穩定工作。一般來說，穩壓二極管的穩壓值應該略高于電路所需的穩定電壓，但也不能過高，以免在正常工作時造成不必要的能量損耗。

二、考慮功率要求

1）電路功率

確定電路中的電流大小和負載情況。通過歐姆定律等公式計算出電路的功率需求。考慮到穩壓二極管在工作時會消耗一定的功率，所以需要確保所選的穩壓二極管能夠承受電路中的功率要求，以避免過熱損壞。

2）選擇合適功率的穩壓二極管

根據計算出的電路功率，選擇功率大于或等于電路需求的穩壓二極管。如果電路中的功率較大，可以考慮使用功率較大的穩壓二極管或者采用多個穩壓二極管并聯的方式來提高功率承受能力。東沃電子自主研發、生產、銷售的穩壓二極管根據功耗分類有：

√ 0.2W穩壓二極管：BZT52BxxS Series、BZT52CxxS Series、M3Z2V0C~M3Z75VC……

√ 0.25W穩壓二極管：BZX884B2V4~4BZX884B75、BZX884C2V4~BZX884C75……

√ 0.3W穩壓二極管：AZ23C2V7~AZ23C51……

√ 0.5W穩壓二極管：BZT52B2V4~BZT52B75、BZT52C2V4~BZT52C75……

√ 1W穩壓二極管：1N4728A~Z1330A、SMA4728A~SZ1330A、SMA4728A~SMA4777A、SML4728A~SMZ1330A、SMF4727A~SZF1220A……

√ 1.5W穩壓二極管：1N5919B~1N5956B、SMF5913A~SMF5956A、SMA5919B~SMA5956B……

√ 2W穩壓二極管：2EZ5.6D5~2EZ330D5、SMA2EZ3.0A~SMA2EZ330A、SMB2EZ5.6D5~SMB2EZ330D5……

√ 3W穩壓二極管：3EZ5.6D5~3EZ200D5、3EZ3.3AD1~3EZ51AD1、SMA3Z3.3A~SMA3Z200A、SMB3EZ5.6D5~SMB3EZ200D5、SMB3Z3.3A~SMB3Z250A……

√ 5W穩壓二極管：1N5338B~1N5388B、1N5333AD5~1N5388AD5、SMA5333A~SMA5388A、SMB5333A~SMB5388A、SMC5338B~SMC5388B……

三、關注溫度特性

1）工作環境溫度

了解電路的工作環境溫度范圍。不同的應用場景可能會有不同的溫度條件，例如室內電子設備、戶外設備或高溫工業環境等。穩壓二極管的性能會受到溫度的影響，在高溫環境下，其穩壓值可能會發生變化，甚至可能導致熱失控。因此，在選擇穩壓二極管時，要確保其在工作環境溫度范圍內能夠穩定工作。

2）查看溫度系數

溫度系數是衡量穩壓二極管隨溫度變化的指標。一般來說，溫度系數越小，穩壓二極管在不同溫度下的性能越穩定。在選型時，可以查看穩壓二極管的數據手冊，了解其溫度系數，并選擇溫度系數較小的產品，以提高電路的穩定性和可靠性。

四、其他因素

1）封裝形式

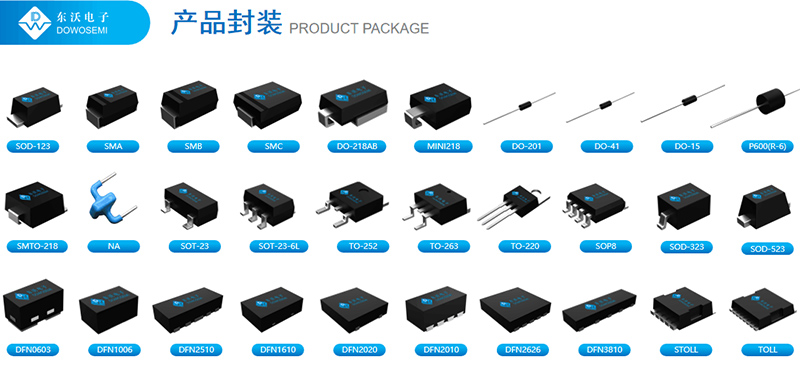

根據電路的布局和安裝要求選擇合適的封裝形式。常見的穩壓二極管封裝有 DO-41、DO-15、SOD-123、SOD-323、SOD-323F、DFN1006、SOTO-23、SMA、SMB等等。不同的封裝形式具有不同的尺寸、散熱性能和安裝方式。

2）品牌和質量

選擇知名品牌和質量可靠的穩壓二極管品牌廠家。廠家東沃電子供應的穩壓二極管具有更好的產品質量控制和技術支持，能夠降低產品出現故障的風險。

總之，在選型穩壓二極管時，需要綜合考慮穩壓值、功率要求、溫度特性、封裝形式、品牌質量等因素，以確保選擇到最適合自己電路需求的穩壓二極管，從而保證電路的穩定工作。想了解更多，可咨詢東沃電子銷售工程師：13675816901（微信同號）朱工。
