MMBZ6V8AL二極管有什么作用？

雙共陽ESD二極管有哪些型號？MMBZ27VAL有生產嗎？

東沃MMBZxxxAL系列二極管有哪些型號？擊穿電壓33V是什么型號？

……

關于二極管MMBZ6V8AL、MMBZ27VAL、MMBZxxxAL系列相關信息，查看東沃電子“ESD-MMBZxxxAL Series Datasheet”產品規格書可知：

東沃MMBZxxxAL系列ESD二極管特性

東沃MMBZxxxAL系列雙共陽ESD二極管專為需要瞬態過電壓保護能力的應用而設計，適用于電壓和ESD敏感設備，如計算機、打印機、商用機器、通信系統、醫療設備和其他應用。其雙結共陽極設計僅使用一個封裝保護兩條獨立的線路，非常適合應用在電路板空間有限的情況下。關于MMBZxxxAL系列二極管特性，如下所示：

√ SOT-23封裝：允許兩個單獨的單向配置或單個雙向配置
√ 工作峰值反向電壓范圍2V ~ 26V
√ 擊穿電壓范圍5.1V~33V
√ IEC61000-4-2等級4級
√ 漏電流小于5.0μA
√ 阻燃等級：UL 94V-0
√ 保證高溫焊接:260℃/10s
√ 材料：符合RoHS標準
√ 每盤數量：3000pcs

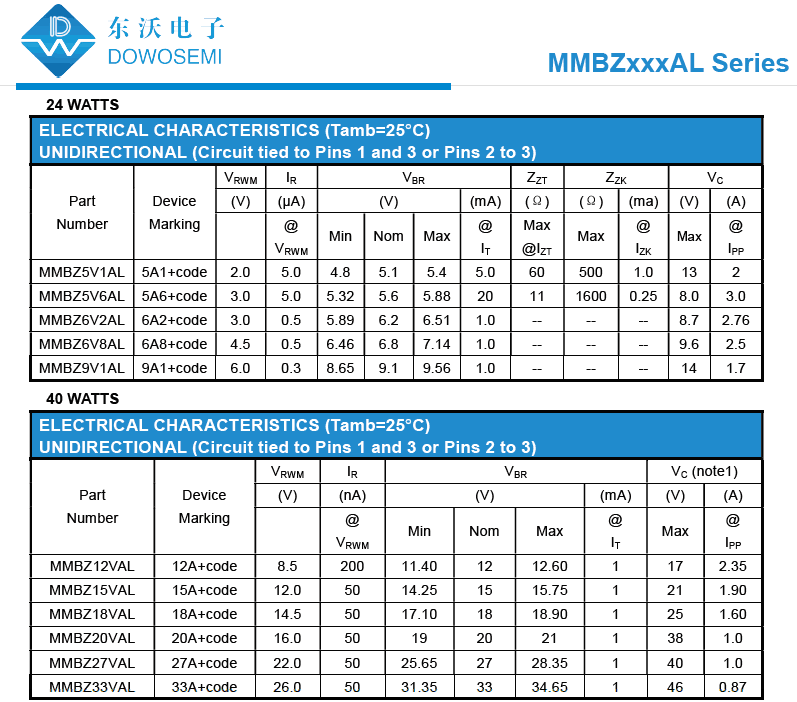

MMBZxxxAL系列ESD二極管型號齊全

1）24W靜電放電（ESD）保護器件型號

MMBZ5V1AL、MMBZ5V6AL、MMBZ6V2AL、MMBZ6V8AL、MMBZ9V1AL。

2）40W靜電放電（ESD）保護器件型號

MMBZ12VAL、MMBZ15VAL、MMBZ18VAL、MMBZ20VAL、MMBZ27VAL、MMBZ33VAL。

MMBZ5V1AL和MMBZ33VAL產品參數介紹

1）MMBZ5V1AL靜電放電（ESD）保護器件產品參數

√ 峰值脈沖功率Peak Power Dissipation @1.0ms: 24W
√ 峰值脈沖電流Peak Pulse Current : 2A
√ 工作電壓Reverse Stand-Off Voltage: 2V
√ 擊穿電壓Reverse Breakdown Voltage: 5.1V
√ 鉗位電壓Clamping Voltage: 13V
√ 漏電流Reverse Leakage Current: 5.0μA
√ 封裝Package: SOT-23

2）MMBZ33VAL靜電放電（ESD）保護器件產品參數

√ 峰值脈沖功率Peak Power Dissipation @1.0ms: 40W
√ 峰值脈沖電流Peak Pulse Current : 0.87A
√ 工作電壓Reverse Stand-Off Voltage: 26V
√ 擊穿電壓Reverse Breakdown Voltage: 33V
√ 鉗位電壓Clamping Voltage: 46V
√ 漏電流Reverse Leakage Current: 50nA
√ 封裝Package: SOT-23

關于MMBZxxxAL系列靜電放電（ESD）保護器件相關知識就分享到這兒了。東沃電子推出的雙共陽ESD二極管MMBZ5V1AL、MMBZ5V6AL、MMBZ6V2AL、MMBZ6V8AL、MMBZ9V1AL、MMBZ12VAL、MMBZ15VAL、MMBZ18VAL、MMBZ20VAL、MMBZ27VAL、MMBZ33VAL現已全面量產、品質穩定、高可靠性、價格美麗、交期迅速、支持少批量試產、免費樣品、免費EMC測試、免費方案設計或整改優化，具體詳情可咨詢東沃電子產品工程師：136 7581 6901（微信同號）朱工
